使用表 (B,H) 法计算渗透率

表 (B,H) 方法提供了稳定的迭代方案，用于使用 $B$ - $H$ 曲线设置材料的磁导率。使用此方法，可以提供离散 ( $B$ , $H$ ) 值的表。Simcenter STAR-CCM+ cint插补导入的值并构造连续 $B$ - $H$ 曲线。

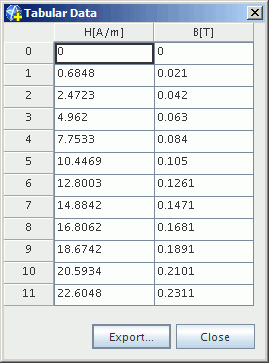

输入表是 (

B

,

H

) 值的两列的表，具有以下要求：

第一个项必须是 (0,0)。

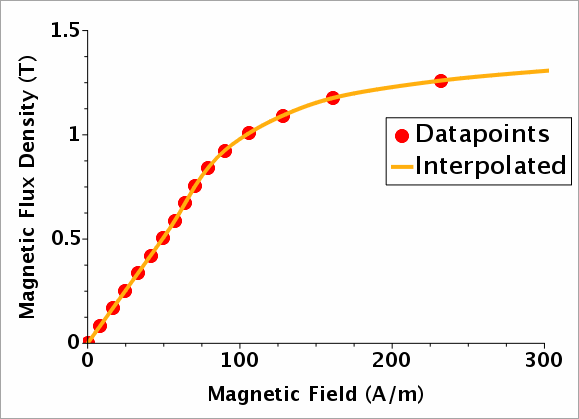

这些值必须是单调递增的，即每个 ( $B$ , $H$ ) 对的值必须大于上一个 ( $B$ , $H$ ) 对的值。如果曲线不是单调的，则 Simcenter STAR-CCM+ 将输出一条错误消息，并且模拟将停止。典型的单调 $B$ - $H$ 曲线如下所示：

当两个连续表项的比率 $Δ B / Δ H$ 小于真空磁导率 $μ_{0}$ 时，Simcenter STAR-CCM+ 自动调整 $B$ - $H$ 曲线，使 $Δ B / Δ H = μ_{0}$ 并向输出窗口打印一条警告。

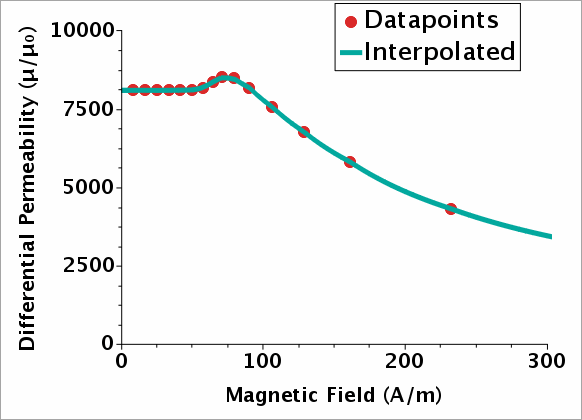

典型的 $Δ B / Δ H$ 曲线如下所示：

列标题可以包含单位指定。导入期间，Simcenter STAR-CCM+ 会将指定单位转换为 SI 单位（参见文件格式参考），前提是已在工具 > 单位节点下定义了指定单位（参见定义单位）。

如果如何在 Simcenter STAR-CCM+ 中导入 $B$ - $H$ 表的说明，参见使用 B-H 曲线定义渗透率。

Simcenter STAR-CCM+ 插补导入的值并构造连续 $B$ - $H$ 曲线。当 $B$ 变为大于表中提供的最大通量密度值时，Simcenter STAR-CCM+ 外推这些值。Simcenter STAR-CCM+ 可以更正最后两个数据点，使它们与外推一致。

插值和外推方法根据使用的磁矢势模型而变化：


插值/外推	{321}有限元磁矢势{322}模型	{323}有限体积磁矢势{324}模型
插值	导入的表值使用单调样条进行插值	导入的表值使用线性分段插值法进行插值
外插值	$B$ - $H$ 曲线通过指数函数平滑外推，其斜率接近真空渗透率	$B$ - $H$ 曲线按 $μ_{0}$ 斜率从上一个点延伸
