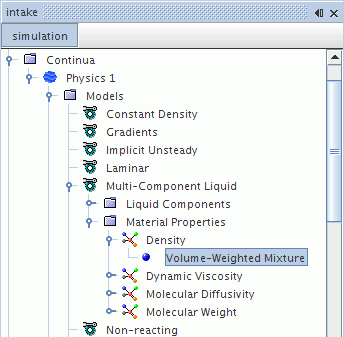

使用体积加权混合

体积加权混合函数适用于非理想气体多组分混合物。

使用此函数，可将给定混合物属性 $ϕ_{m i x}$ 定义为：

图 1. EQUATION_DISPLAY

ϕ_{mix} = ρ_{mix} \sum_{i = 1}^{N} (\frac{Y_{i} ϕ_{i}}{ρ_{i}})

(135)

其中：

$Y_{i}$ 为 $N$ 组分混合物中第 $i$ 个组分的质量分数。
$ϕ_{i}$ 为 $N$ 组分混合物中第 $i$ 个组分的单个材料属性。
$ρ_{i}$ 为第 $i$ 个组分的密度。

对于混合物密度，这可以简化为：

图 2. EQUATION_DISPLAY

ρ_{mix} = \frac{1}{\sum_{i = 1}^{N} \frac{Y_{i}}{ρ_{i}}}

(136)

体积加权混合属性

无
