使用表格数据

表格数据方法用于提供材料属性的值。多维双线性插值法用于在表中的数据点之间进行插值。

默认情况下，线性分段插值法用于在表中的数据点之间插值。如果点位于表范围外，则在表中最近的数据点处计算函数值。可在属性窗口中设置此函数的属性。

作为示例，下面介绍了如何将表格数据方法用于磁矢势模型的磁导率材料属性。

如果要选择材料数据库中的 B-H-mu 表，则使用表 (B,H) 方法。使用表格数据方法时无法从材料数据库中选择磁导率表。

表格数据方法的工作方式如下：

  • 选择表格 > 表节点，然后在属性窗口中选择包含材料属性数据的表。

  • 选择表 > 插值节点，然后在属性窗口中设置与该方法返回的材料属性匹配的列标题。
  • 选择对材料属性进行插值时要输入的物理量：

    • 右键单击表 > 变量节点，然后选择新建。

      此时将添加一个新的变量子节点。

    • 选择新添加的子节点。在属性窗口中，将标量函数属性设为所需的物理量。将列标题属性设为包含此物理量的值的表列。

设置磁导率属性

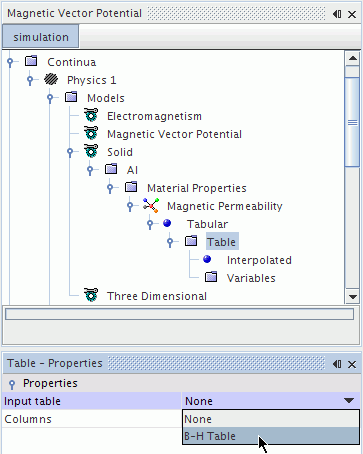

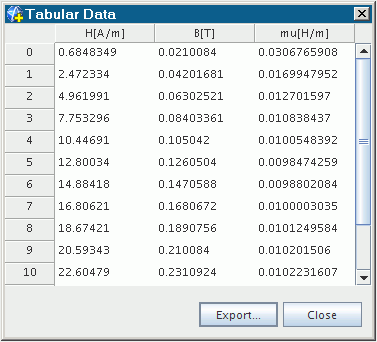

按照上面的步骤，首先将输入表属性设为 B-H 表。B-H 表通常包含三列：一列用于磁通量密度 B ，一列用于磁场 H ，另外一列用于通过关系 μ = B/H 计算的磁导率 μ 。示例表如下所示。表格数据方法只需要两列。在此例中，将使用 H- μ 或 B- μ 。



从此表中抽取的列将显示在表节点的列属性中。

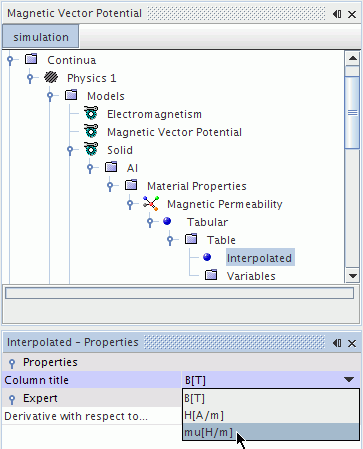

选定该表后，为 Interpolated(插值) 子节点的列标题属性选择 mu[H/m] 列。此列与已为其选择表格法的磁导率材料属性匹配。



最后，选择 H 或 B 标量场函数作为对磁导率进行插值的依据。确定将这些变量中的哪些变量用作插值变量会直接影响磁矢势求解的收敛（如电磁建模的故障排除章节中所述）。

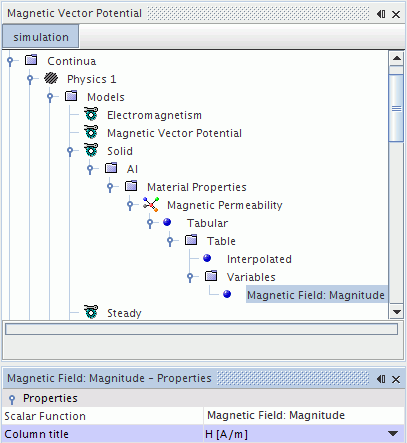

在这里，创建变量并将其标量函数属性设为磁场：幅值及其列标题属性为 H[A/m]。
