Cp (T) 表参考

Cp (T) 表有一列温度值和一列比热值。

默认情况下，线性分段插值法用于在表中的数据点之间插值。如果点位于表范围外，则在表中最近的数据点处计算函数值。

在 Simcenter STAR-CCM+ In-cylinder 中使用 ECFM 燃烧模型时，可以通过编辑 ecfmProp.mdb 材料数据库将蒸汽组分比热定义为温度表。有关更多信息，请参见修改材料数据库的副本。

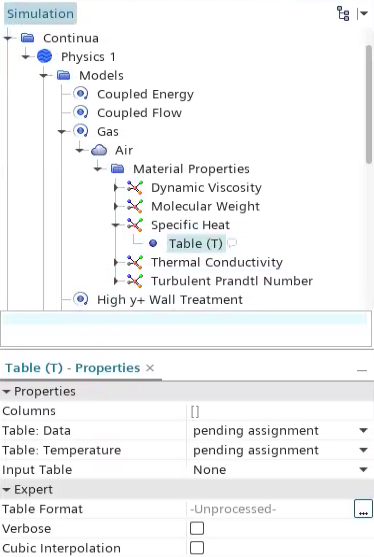

Cp (T) 表属性

列
显示表中列的标题（只读）。
表：数据
将表文件中的选定列标识为比热列。
表：温度
将表文件中的选定列标识为温度列。
输入表
在工具 > 表节点中，从显示为节点的表中选择一个表。
表格格式
只读。报告表数据的格式。读取和处理数据之前，状态为未处理。之后，状态为以下三个状态中的一个：
  • 笛卡尔：数据存储在间距相等的网格点上。
  • 结构化：数据存储在间距有规律但不相等的网格点上。
  • 未结构化：数据存储在间距无规律的网格点上。

请参见笛卡尔表和结构化表。

详细
在运行模拟的同时为此值提供更多输出。此属性可用于在出现问题时进行调试。
立方插值
打开时所提供的表值之间的插值比默认线性分段方法更平滑，并且可缩短模拟迭代时间。
这需要相对平滑的数据才能产生可靠的结果。对于各种突变（如相变），使用默认的线性分段方法。
此选项仅适用于 1D 和 2D 笛卡尔表和结构化表，如表格格式属性中所述。
