使用表 (T,P)

(T,P) 表包含三列，一列用于材料属性本身，另外两列用于给定相应的温度和绝对压力值。 STAR-CCM+ 将对表中的材料属性值进行插值。

默认情况下，线性分段插值法用于在表中的数据点之间插值。 如果点位于表范围外，则在表中最近的数据点处计算函数值。 可在属性窗口中设置此函数的属性。

此方法适用于密度、导热率、动力粘度和导电率。 例如，可应用于断路器，其中电弧穿过气体，导致局部空气温度和压力明显提高。 这些变化会极大地影响导电率的局部值。



表 (T,P) 属性

列 显示表中的列标题（只读）。
表：数据 将表文件中的选定列标识为“数据”（例如密度或导电率）列。
表：温度 标识包含温度值的表列。
表：绝对压力 标识包含绝对压力值的表列。

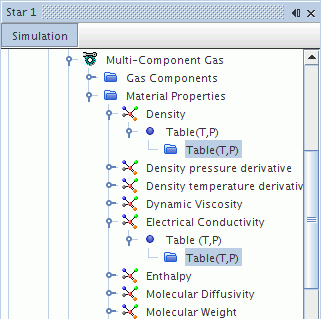

输入表 在工具节点的表节点中，从显示为节点的表中选择一个表。

表 (T,P) 专家属性

表格格式 只读。 报告表数据的格式。 读取和处理数据之前，状态为未处理。 之后，状态为以下三个状态中的一个：
  • 笛卡尔：数据存储在间距相等的网格点上。
  • 结构化：数据存储在间距有规律但不相等的网格点上。
  • 非结构化：数据存储在间距无规律的网格点上。

请参见笛卡尔表和结构化表。
详细 在运行模拟的同时为此值提供更多输出。 此属性可用于在出现问题时进行调试。
立方插值

打开时所提供的表值之间的插值比默认线性分段方法更平滑，并且可缩短模拟迭代时间。 此选项仅适用于 1D 和 2D 笛卡尔表和结构化表，如表格格式属性中所规定。 这需要相对平滑的数据才能产生可靠的结果。 对于各种突变（如相变），使用默认的线性分段方法。
