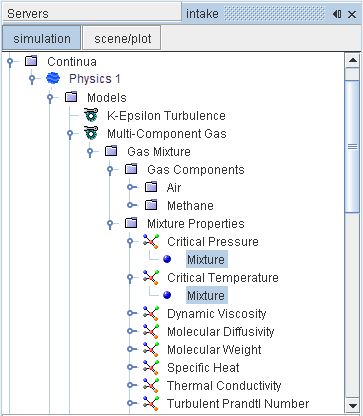

使用混合法计算临界温度和压力

混合法用于计算混合物的临界温度和压力。

混合法将按以下方式计算混合物的临界温度 $T_{c, m}$ ：

图 1. EQUATION_DISPLAY

T_{c, m} = \frac{\sum_{i}^{} T_{c, i} Y_{i} / W_{i}}{\sum_{i}^{} Y_{i} / W_{i}}

(140)

其中 $W_{i}$ 为分子量， $Y_{i}$ 为质量分数， $T_{c, i}$ 为组分 i 的临界温度。将对混合物的所有组分求和。混合物的临界压力 $P_{c, m}$ 将按以下类似方法进行计算：

图 2. EQUATION_DISPLAY

P_{c, m} = \frac{\sum_{i}^{} P_{c, i} Y_{i} / W_{i}}{\sum_{i}^{} Y_{i} / W_{i}}

(141)

其中 $P_{c, i}$ 为组分 i 的临界压力。

属性

无。
