使用 IAPWS-IF97

IAPWS-IF97 (International Association for the properties of Water and Steam, Industrial Formulation 1997) 规范提供了根据压力和温度计算水和蒸汽的各种热力学属性的公式。

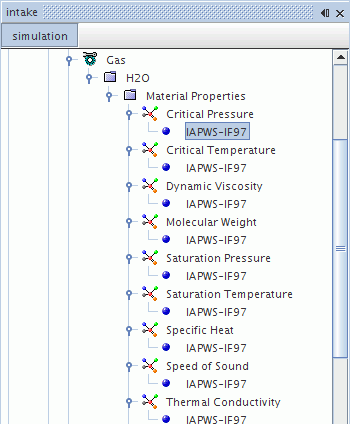

在 Simcenter STAR-CCM+ 中，IAPWS-IF97 规范可用作状态方程连续体模型（用于液体），或实际气体状态方程连续体模型（用于实际气体）。IAPWS-IF97 规范适用于各种材料属性。

此方法节点没有属性。它仅充当一个指示器，指示关联的材料属性是否遵循 IAPWS-IF97 规范 [25]、[26] 和 [27]。

有关详细信息，请参见 IAPWS-IF97
