使用瓦格纳方程

瓦格纳方程可用于饱和压力材料属性。

可在属性窗口中设置此方程的系数属性。

饱和度压力 [31] 的瓦格纳方程为：

图 1. EQUATION_DISPLAY

p_{s a t} = p_{c} \exp (\frac{A τ + B τ^{1.5} + C τ^{3} + D τ^{6}}{T_{r}})

(165)

其中， $p_{c}$ 为临界压力材料属性， $T_{r}$ 为折算温度 $T / T_{c}$ （ $T_{c}$ 为临界温度材料属性）， $τ = 1 - T_{r}$ ，并且 A、B、C 和 D 为方程系数。很多物质的系数值在 [31] 中已表格化。

对于高于最大温度的温度，饱和压力使用最大温度计算得出；同样，对于低于最小温度的温度，使用最小温度。

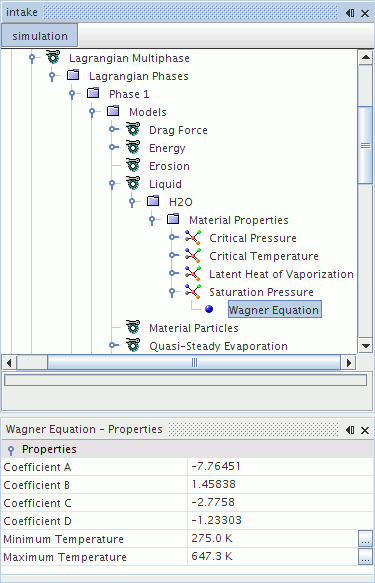

瓦格纳方程属性


系数 A	Eqn. (165) 中的系数 A。

系数 B	Eqn. (165) 中的系数 B。

系数 C	Eqn. (165) 中的系数 C。

系数 D	Eqn. (165) 中的系数 D。

最小温度	指定此方程适用的温度范围下限。水的默认值为 275K。由各种表（如 [31] 中的表）给定各种物质的最小温度值。

最大温度	指定此方程适用的温度范围上限。对于水，默认值为 647.3K。由各种表（如 [31] 中的表）给定各种物质的最大温度值。
