内燃机

在内燃机 (ICE)（例如汽油发动机）中，燃烧过程发生在发动机内的一个气缸（或多个气缸）中。工作流体为燃料和氧化剂混合物（通常为空气），它会发生反应以形成燃烧产物。

目前，可使用三种燃烧模型来模拟内燃机内的燃烧：

ECFM-3Z 或 ECFM-CLEH：仅当使用 Simcenter STAR-CCM+ In-cylinder 时可用。提供了模拟内燃机的有效方法，不需要花费成本进行复杂化学特性建模。
复杂化学：与 ECFM 模型相比，这种内燃机模拟方法更精确、但更昂贵。


模型	点燃		碳烟	氮氧化物/排放
ECFM-3Z ECFM-CLEH	FI 火花点燃亚网格火花点燃 ISSIM 火花点燃 ECFM 标准自动点燃 ECFM TKI 自动点燃		内置碳烟双方程模型。还提供了碳灰矩模型。	氮氧化物热模型是 ECFM-3Z 的内置模型，也是 ECFM-CLEH 的可选模型。还提供了以下氮氧化物排放模型：燃料氮氧化物快速氮氧化物氮氧化物 NORA
复杂化学	亚网格火花点燃固定温度点火器 ISSIM 火花点燃		提供了以下碳烟模型：碳灰矩碳烟双方程	提供了以下氮氧化物排放模型：燃料氮氧化物快速氮氧化物热氮氧化物

ECFM-3Z

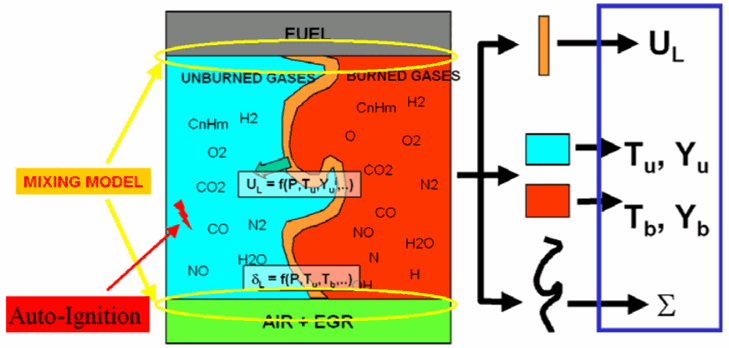

经过扩展的拟序火焰模型三区 (ECFM-3Z) 模型能够模拟现代内燃机特有的湍流混合、火焰传播、扩散燃烧和污染物排放的复杂机制。还可将该模型用于多喷射环境中的缸内分析和多循环模拟。ECFM-3Z 模型的数学结构有四个主要部分：

混合模型
火焰传播模型
后期火焰和排放模型
火花点燃模型和自动点燃/爆震模型

在上图中，EGR 表示废气再循环， $Σ$ 表示火焰表面， $U_{L}$ 为层流火焰速度（在其他地方表示为 $S_{l}$ ）， $T_{u}$ 和 $T_{b}$ 分别为未燃烧和燃烧温度， $Y_{u}$ 和 $Y_{b}$ 为未燃烧和燃烧质量分数。

ECFM-CLEH

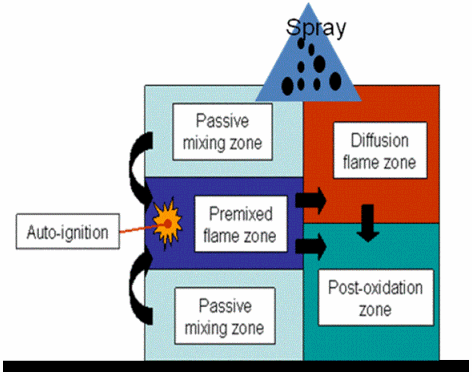

ECFM-CLEH 是一种燃烧模型，其中燃烧率受复杂化学给出的热力学平衡的限制。在此模型中，计算网格单元分为四个区域：非混合、预混、扩散和后氧化。因此，需要区分四种燃烧模式：自动点燃、火焰传播、扩散燃烧和后氧化。然后将这些区域中的燃料区分为：

预混燃料
非混合燃料
扩散燃料
后氧化燃料

仅为未燃烧气体定义非混合和预混区，仅为燃烧气体定义扩散和后氧化区。

复杂化学

请参见反应组分输运：复杂化学。

点燃模型

火花点燃

目前，以下火花点燃模型可用于 ECFM 模型：

FI 火花点燃
ISSIM 火花点燃
亚网格火花点燃

请参见火花点燃模型参考。

自动点燃

目前，以下自动点燃模型可用于 ECFM 模型：

ECFM 标准自动点燃
ECFM TKI 自动点燃

请参见自动点燃模型参考。
