使用表 (T)

(T) 表具有一列温度值和一列数据值。

默认情况下，线性分段插值法用于在表中的数据点之间插值。如果点位于表范围外，则在表中最近的数据点处计算函数值。可在属性窗口中设置此函数的属性。

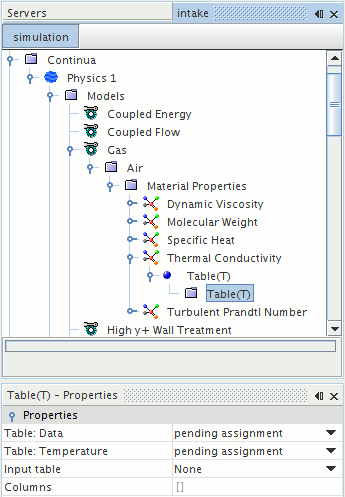

表 (T) 属性

表：数据 将表文件中的选定列标识为“数据”（例如，导热率）列。
表：温度 将表文件中的选定列标识为“温度”列。
输入表 在工具节点的表节点中，从显示为节点的表中选择一个表。
列 显示表中列的标题（只读）。

表 (T) 专家属性

表格格式 只读。报告表数据的格式。读取和处理数据之前，状态为未处理。之后，状态为以下三个状态中的一个：
  • 笛卡尔：数据存储在间距相等的网格点上。
  • 结构化：数据存储在间距有规律但不相等的网格点上。
  • 未结构化：数据存储在间距无规律的网格点上。

请参见笛卡尔表和结构化表。
详细 在运行模拟的同时为此值提供更多输出。此属性可用于在出现问题时进行调试。
立方插值

打开时所提供的表值之间的插值比默认线性分段方法更平滑，并且可缩短模拟迭代时间。此选项仅适用于 1D 和 2D 笛卡尔表和结构化表，如表格格式属性中所规定。这需要相对平滑的数据才能产生可靠的结果。对于各种突变（如相变），使用默认的线性分段方法。
