使用 Sutherland 定律

Sutherland 定律函数适用于各种材料属性。

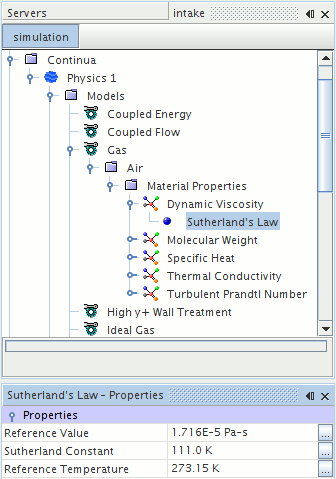

可在属性窗口中设置此函数的系数属性。

粘度的 Sutherland 定律为：

图 1. EQUATION_DISPLAY

\frac{μ}{μ_{0}} = {(\frac{T}{T_{0}})}^{\frac{3}{2}} (\frac{T_{0} + S}{T + S})

(129)

其中 $T_{0}$ 和 $μ_{0}$ 分别为参考温度和粘度， $S$ 是 Sutherland 常数。

导热率的 Sutherland 定律为：

图 2. EQUATION_DISPLAY

\frac{k}{k_{0}} = {(\frac{T}{T_{0}})}^{\frac{3}{2}} (\frac{T_{0} + S}{T + S})

(130)

其中 $T_{0}$ 和 $k_{0}$ 分别为参考温度和导电率， $S$ 为 Sutherland 常数。

Sutherland 定律属性


参考温度	Eqn. (129) 或Eqn. (130) 中的参考温度（具体取决于材料属性）。

参考值	Eqn. (129) 或Eqn. (130) 中的参考粘度或导电率（具体取决于材料属性）。

Sutherland 常数	Eqn. (129) 或Eqn. (130) 中的 Sutherland 常数值（具体取决于材料属性）。
