使用热焓表法计算焓导数

在根据温度或温度与压力值表定义焓时，可使用此材料属性方法指定比热。在通过温度与压力值表定义焓时，还可使用此方法指定焓压力导数。

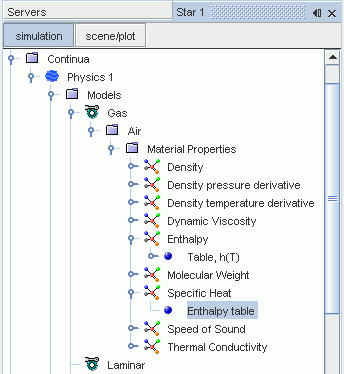

选中此选项后，Simcenter STAR-CCM+ 将根据恒压下的温度，对热焓表、指定的表，h(T) 或指定的表，h(T,p) 进行数值微分来计算比热。表节点没有属性。

为了提高求解器的精度和稳定性，Simcenter STAR-CCM+ 还提供了使用表格输入数据显式指定比热的选项。可通过为比热选择表 (T) 或表 (T,p) 方法来指定比热，使用表 (T) 或表 (T,p) 还会指定焓。当显式指定比热的表数据时，比热计算不会使用热焓表中的信息。如果具有可随时用于焓和比热的表数据，建议使用表 (T) 或表 (T,p) 方法计算焓和比热。这样便可使用比热的原生值，而不依赖热焓表的微分。使用此选项还可以避开表范围之外的比热非物理值。例如，如果将热焓表方法用于比热且温度超过表数据范围，则比热计算值为零。如果改用表 (T) 计算比热，则使用表中的最后一个值。对于焓压力导数，也可以执行相同的操作。请参见使用表 (T) 和使用表 (T,P)。

如果选择表，h(T,p)，焓压力导数节点将显示在材料属性下。如果为此属性选择热焓表选项，Simcenter STAR-CCM+ 将根据恒温下的压力对热焓表进行数值微分，以计算焓压力导数。
