使用单位

本节介绍以下内容：

选择标准系统

在 Simcenter STAR-CCM+ 中，有两种主要单位系统可供选择：

  • 国际单位制 (SI)，包括米、千克和秒；以及
  • 美国通用系统 (USCS)，包括英尺、磅和秒。

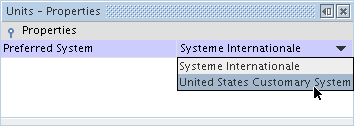

要将 SI 或 USCS 设为首选系统，只需在工具节点的单位节点中选择它：



更改单位系统时，Simcenter STAR-CCM+ 会运行所有单位，然后将首选系统设为用户选择的 SI 或 USCS。

请记住，无论何时选择了新的首选单位，它都会将系统中所有位置处的单位重置为该新值。因此，它将重置用户已在特定物理量中手动覆盖的任何单位。

指定默认单位

对于每个新模拟，都可以指定 Simcenter STAR-CCM+ 要用作其默认设置的系统和单位。

要指定默认单位：
  1. 执行任一操作：

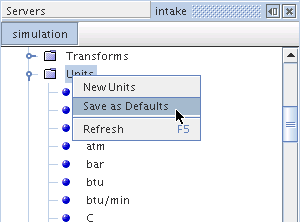

  2. 右键单击工具节点中的单位管理器节点，然后选择保存为默认。

    创建新模拟时，将应用用户的默认设置。

定义自己的单位

可以轻松创建新的自定义单位。需要为此单位给定一组特定的量纲和转换信息，然后可在使用具有这些量纲的物理量的任何位置使用该单位。

注尽管 Unicode 字符（如 μ）可用于命名用户自定义单位，但是对函数的支持有限。不能直接在表达式字段中输入具有此类字符的单位，但在表达式内的常数中可以使用（通过 < 和 >运算符）。对于允许指定尺寸和单位的函数，可以从下拉列表选择含有 Unicode 字符的用户自定义单位。

我们的表达式解析器目前暂不支持 Unicode 字符（如 μ），但可用于用户自定义单位命名。使用 Unicode 字符的用户自定义单位可用于某些表达式字段（允许从下拉列表中指定单位的基于值函数的表达式字段），但不能直接在表达式字段中输入。场函数不支持单位（仅支持尺寸），并且只能在表达式中使用含有常数的单位（通过 < 和 > 运算符），因此不支持任何含有 Unicode 字符的单位。

要定义自己的单位：
  1. 右键单击工具 > 单位节点并选择新建 > 单位。

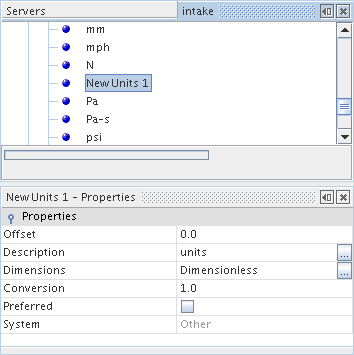

    这将产生新的空白单位：

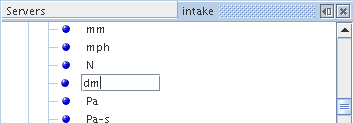

  2. 重命名该单位。

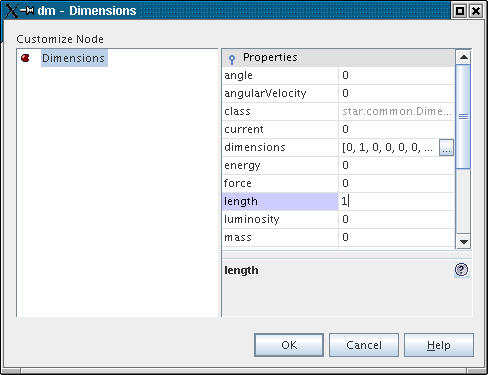

  3. 单击量纲属性的属性自定义工具按钮 () 以设置量纲。
    在此例中，量纲为长度，因此长度量纲指数应设为 1。

  4. 单击确定

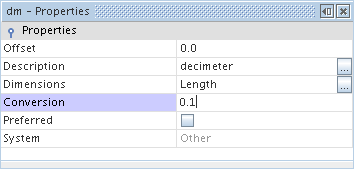

  5. 为新单位设置转换和描述属性：

    现在即可在需要使用具有长度量纲的物理量的任何位置使用此单位。

输入混合单位

可将混合单位串输入坐标编辑器面板字段或属性中。

只要每一项均有使其与相邻项分开的空格，则在各项之间是否加入逗号不重要。例如：

  • [2, 0.2222, 6] in yd ft
  • [3 2.4 0.001] in cm m

复制单位的属性

将属性从一个单位复制到另一个时，会应用除系统外的所有属性。

不能在内置单位和用户自定义单位之间复制属性。

循环时间单位

通过“循环时间单位”，可为指定为与已定义旋转速度相关的角度的时间创建新单位。

要创建“循环时间单位”：

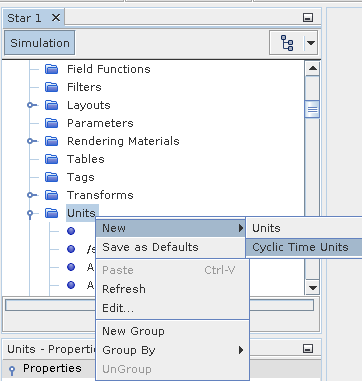

  1. 右键单击工具 > 单位节点，然后选择新建 > 循环时间单位。

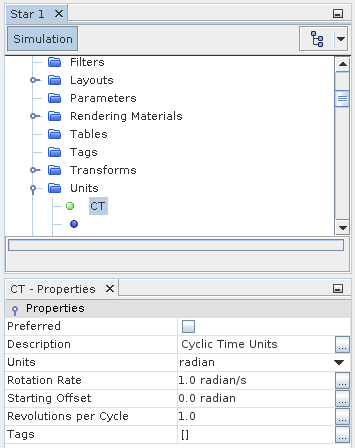

    下图显示了“循环时间单位 (CT)”节点和“循环时间单位”属性窗口：

“循环时间单位”创建后，可用于接受时间值的任何输入，例如非稳态时间步长。此外，这将为每个循环时间单位创建三个报告，以便允许访问和监视循环时间、累积循环时间和当前循环数。
