使用 B-H 曲线定义磁导率

通过表 (B,H) 方法，可以提供 B,H 值的表定义材料的磁导率。

表中的值必须满足某些要求，例如，每个 (B,H) 对的值必须大于上一个 (B,H) 对的值， 得出单调递增 B - H 曲线。有关表格式和要求的更多信息，请参见对于渗透率使用表 (B,H) 方法。

要使用表 (B,H) 方法定义渗透率：

  1. 展开相关的[物理连续体] > 模型 > [材料模型] > [材料] > 材料属性节点。
  2. 选择磁导率节点，然后将方法设为表 (B,H)。
    有关适用于不同材料的方法的更多信息，请参见定义磁导率。
  3. 使用以下方法之一将 B,H 表导入 Simcenter STAR-CCM+：
    • 在工具 > 表节点下，将 B,H 表作为文件表导入
    • 将 B , H , μ 表导入标准材料数据库
    • 使用电磁材料数据库中的材料（请参见电磁材料数据库）。如果存在，则会自动导入预定义的 B-H 表。

    要将表导入标准材料数据库：

    1. 确保列标题为：
      • MagneticField(磁场)
      • MagneticFluxDensity(磁通量密度)
      • Permeability(渗透率)

      标题文本不区分大小写。

    2. 在工具 > 材料数据库下，右键单击数据库材料节点，然后选择新建数据库属性...

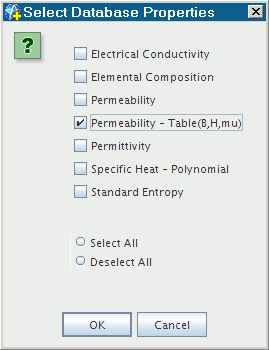

    3. 在选择数据库属性对话框中，激活 Permeability - Table (B, H, mu)（渗透率 - 表 (B,H,mu)），然后单击确定。


      此时在材料节点下将显示新的渗透率节点。
    4. 右键单击渗透率 > 表 (B,H,mu) > 材料数据库表节点，然后选择从文件导入材料表。
    5. 在打开对话框中，选择相应的表文件，然后单击打开。
      选定表将加载到材料数据库中。
  4. 使用导入的表定义 μ：
    1. 根据建模的材料类型，选择以下任一节点：
      固体类型 表 (B,H) 节点
      各向同性 [物理连续体] > 模型 > [固体] > [材料] > 材料属性 > 磁导率 > 表 (B,H) > 表格数据
      各向异性 [区域] > 物理值 > 各向异性渗透率 > 表 (B,H) 主张量 > [分量] > 表 (B,H)
    2. 将输入表设为包含 B-H 数据的表。
    3. 使用以下属性指定表示磁通量密度 B 和磁场 H 值的列：表：磁通量密度和表：磁场.
