电池

电池结构术语

电池电芯是用于存储能量的单个单元。可以在 Simcenter STAR-CCM+ 中对两种类型的电池电芯建模：层叠电芯和圆柱螺旋电芯。每种电芯类型均有其自己的基本关联术语。

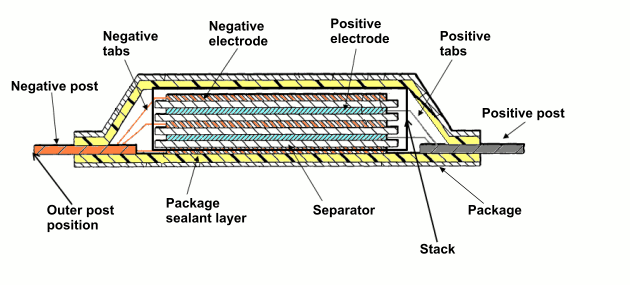

层叠电芯

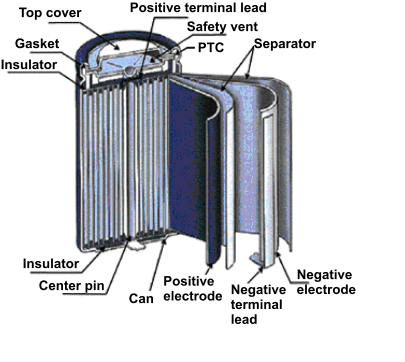

圆柱螺旋电芯

电极

进行电化学反应的电芯组件（每个电极有一个极耳）。电极由金属箔加涂层组成。正电极通常是铝箔加金属氧化物或金属磷酸盐，而负电极则通常是铜加石墨膏。

隔膜

由非导电材料制成的层，用于隔离两个电极以防止短路。隔膜允许离子传输

极耳

从每个电极伸出的扁平连接件。

叠片

电池电芯内的电极和隔膜，极耳除外。

封装/外壳

用于容纳电芯组件的外层。

封装密封层

包含活性化学物的层。

接线柱

将电极极耳连接到其他导体（例如，另一个电池电芯）的部件（也称为母线）。

端子引线

从正电极或负电极连接到外壳的集电器

中心销轴

留在螺旋电芯核心中以维持其形状的支撑件，通常由钢或塑料制成。

绝缘体

通常是用于防止卷芯末端接触封装底部或顶部的聚烯烃膜片。

垫片

用于电气隔离顶盖与外壳的绝缘密封材料。

顶盖

封装的顶盖，通常由镀镍钢制成。

安全孔

用于释放压力的防爆片。

PTC

串联在正极端子引线与顶盖之间的正温度系数设备。PTC 的电阻随温度大幅增加。通过这种方式，它可起到安全装置的作用，防止电流在电池发热时流动并限制可导致 PTC 升温的强电流。

许可要求

对于电池包电热模拟，除其他许可证功能外，Simcenter STAR-CCM+ 还要求具有 batterysim 许可证。

供 Simcenter STAR-CCM+ 电池建模功能使用的 Simcenter Battery Design Studio 需要 batterydesignstudio 许可证。

batterysim 许可证不能用于 Simcenter Battery Design Studio。
