使用幂次定律

幂次定律函数可用于各种材料属性。

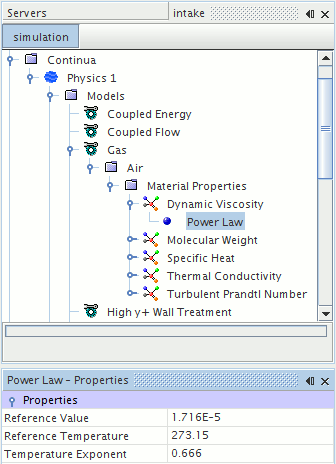

可在属性窗口中设置此函数的系数属性。

粘度的幂次定律为：

图 1. EQUATION_DISPLAY

\frac{μ}{μ_{0}} = {(\frac{T}{T_{0}})}^{n}

(132)

其中， $T_{0}$ 和 $μ_{0}$ 分别为参考温度和粘度， $n$ 为幂次定律指数。

导热率的幂次定律为：

图 2. EQUATION_DISPLAY

\frac{k}{k_{0}} = {(\frac{T}{T_{0}})}^{n}

(133)

其中， $T_{0}$ 和 $k_{0}$ 分别为参考温度和导电率， $n$ 为幂次定律指数。

幂次定律属性


参考温度	Eqn. (132) 或 Eqn. (133) 中的参考温度（取决于材料属性）。

参考值	Eqn. (132) 或 Eqn. (133) 中的参考粘度或导电率（取决于材料属性）。

温度指数	Eqn. (132) 或 Eqn. (133) 中的温度指数（取决于材料属性）。
