定义平面截面

平面截面是隐式部件，它使用平面作为隐式函数进行剪切。Simcenter STAR-CCM+ 允许使用包含区域、边界和几何部件的部件创建平面截面，但输入部件的维度必须相同。

生成的输出取决于输入部件的拓扑和离散。准确的输出形式取决于输入部件的维度。由三维网格单元组成的输入数据将生成输出表面，由二维网格单元组成的输入数据将生成输出线，由一维数据组成的输入数据将生成点。

如果区域及其边界是截面的输入，则截面仅切削该区域。除了切削区域产生的多边形之外，边界将被忽略，因此不会创建额外的线段。此行为适用于 2D 和 3D 区域。



  1. 使用以下某种方法创建平面截面：
    • 按照定义衍生部件的常规工作流一节中所述的常规过程进行操作。选择菜单选项新部件 > 截面 > 平面...。
    • 使用工具栏按钮 ，可在打开的场景中快速创建平面截面。要使用此方法：
      1. 将图像定位在场景中，使视图完全垂直于平面。

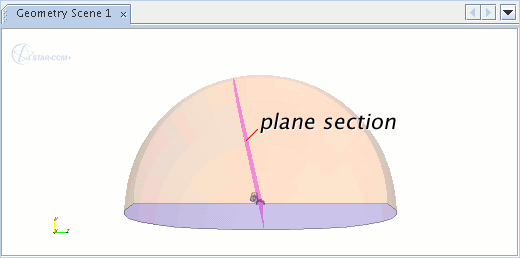

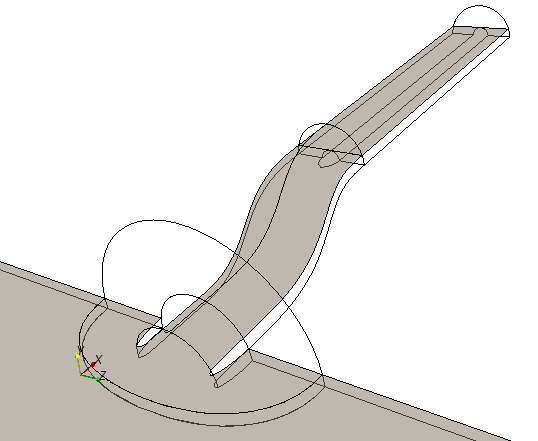

        使用指定的两个点定义平面。

      2. 单击 （创建平面截面），然后单击视图中的两个点以定义平面。
      3. 在显示的选择显示器对话框中，选择显示器选项。

        可以选择某个现有显示器，也可以创建新显示器，或者创建衍生部件而不为其分配任何显示器。

        平面截面将显示在场景中。默认情况下，它具有相应的输入部件，这些部件在场景中可见。可以编辑此衍生部件，以更改输入部件或其他设置。



在衍生部件原位对话框或属性窗口中，可以定义截面属性，如定义衍生部件的常规工作流中所述。对于平面截面，可视化平面工具也可用。可以使用该平面工具（将随原位对话框自动激活）在场景中直观地定位平面。请参见使用隐式平面工具。

要完全定义平面截面：

  1. 按照定义衍生部件的常规工作流一节中所述，指定常规属性（输入部件、显示选项和坐标系）。
  2. 通过指定以下属性，完成平面截面的定义：
    • 原点 — 设置原点的 x、y 和 z 坐标。可以将单位包含在输入项中。
    • 法向 — 为用于定义表面法向的点设置 x、y 和 z 坐标。法向通过选定坐标系的原点和该点之间的矢量定义。可以将单位包含在输入项中。
    • 模式 — 指定单个或多个截面。
    有关可用属性的详细信息，请参见隐式截面属性。

使用圆柱坐标系创建平面截面的示例

如果使用圆柱坐标系创建平面截面，指定 r、θ 和 z 坐标。生成的法向矢量由 r 方向（圆柱体半径）、z 方向（圆柱体长度）和 θ（绕 z 轴旋转的角度）组成。平面截面垂直于法向。

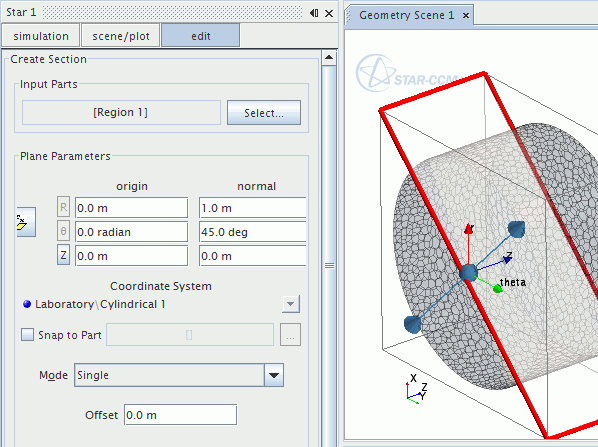

在如下所示的示例中，法向为 1 m 长，且 θ 和 z 的值分别为 45 度和 0，因此法向位于 r-θ 平面中，且平面截面垂直于法向。
