定义等值面

等值面是标量函数取常数值的表面。Simcenter STAR-CCM+ 允许使用包括区域、边界的零部件和其他零部件创建等值面，但输入零部件的维数必须相同。

等值面准确的输出形式取决于输入零部件的维度。由三维网格单元组成的输入数据将生成输出等值面，由二维网格单元组成的输入数据将生成等值线，由一维数据组成的输入数据将生成点。

要创建等值面：

  1. 按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。选择菜单选项新零部件 > 等值面...。
  2. 按照定义衍生零部件的常规工作流一节中所述指定输入零部件和显示选项。
  3. 通过指定以下属性，完成等值面的定义：
    • 标量场 — 选择标量场函数作为等值面的基础。可用标量场函数的列表取决于选定的物理模型。

      在标量场属性或原位对话框中的标量组合框中，可以指定标量场。

    • 模式 — 指定单个或多个等值面，或闭合的等值面。

      可以在模式属性或原位对话框中的抽取模式框中指定模式。

    • 等值 — 为单个等值面指定单个标量值、多个（范围）等值面的标量值范围，或多个（任意）等值面的标量值列表。

      在原位对话框或等值面子节点的属性中，可以指定标量值。单击查询以自动选择标量范围。

    • 等值面数 — 对于多个等值面，指定要定义的等值面数。
    有关可用属性的详细信息，请参见等值面属性。

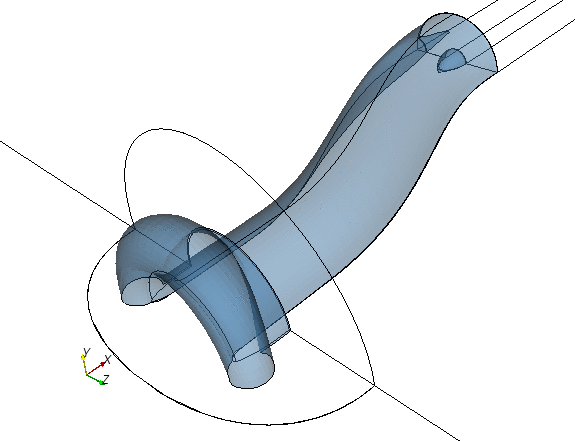

    创建过程完成之后，即可旋转并放大显示，清晰地查看等值面。如果未将该零部件分配给当前场景，则可将其节点拖放到可视化显示中。通过激活几何显示器的平滑阴影属性，可以显示平滑表面。
