定义线截面

创建线截面衍生部件等同于穿过平面截面取平面截面。这两者之间的区别在于，可以将有限长度指派给线截面。

具体而言，一条线与多个网格单元相交，其中每个网格单元与线的相交都会根据两个网格单元与面的相交（或更多用于非凹网格单元）创建一个段。此衍生部件与相交平面截面之间的唯一区别是可以选择通过输入区域创建有限长度的线段。

例如，在电池模拟中，可以在整个电极厚度的平均浓度图中使用线截面。通过此方法，可以在特定相关位置（正负电极部件）中查看整个电极中的盐浓度。

线截面可用于接受线或点的任何对象（如绘图、场景、监视器、报告或表）。

  1. 按照定义衍生部件的常规工作流一节中所述的常规过程进行操作。选择菜单选项新建 > 截面 > 线截面。
  2. 按照定义衍生部件的常规工作流一节中所述指定输入部件和显示选项。
  3. 通过指定以下属性，完成线截面的定义：
    1. 输入模式：选择一种模式以指定线的点：点至点或带偏置的点。在点至点中，指定起点和终点的坐标。在带偏置的点中，第一项是起点，第二项是定义起点方向的无单位矢量。
    2. 直线：决定是让线切过整个域，还是限制在指定的点上。
    有关可用属性的详细信息，请参考隐式截面属性一节。

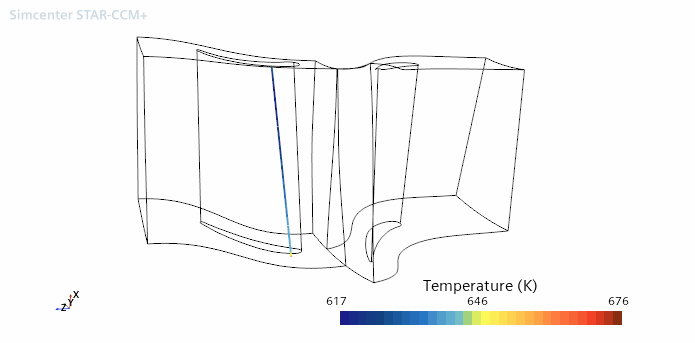

    此衍生部件显示为包含来自输入部件数据的线。



    在场景中，如果最大输入部件尺寸为 3D，则线截面显示为 1D 线。所有 2D 部件都被忽略，因此如果最大输入部件尺寸为 2D，则线截面将生成 0D 点。例如，区域及其边界仅生成 1D 线，而区域边界本身将生成线穿过边界的点。

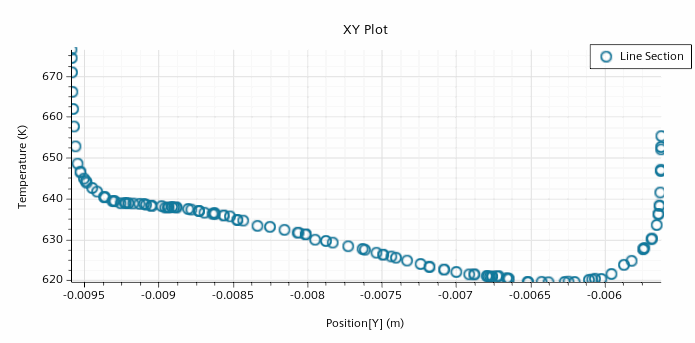

    线截面可在 XY 绘图中查看。
