定义任意截面

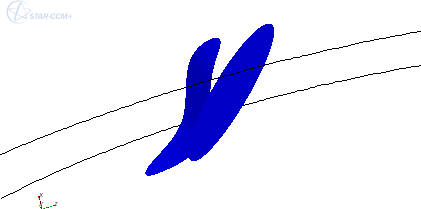

任意截面是对一个或多个输入零部件或区域进行采样的隐式零部件。 可以使用 CAD 零部件表面（仅限根描述）或直接从 STL 文件中创建任意截面的几何。 需要非平面对表面进行采样时，应使用任意截面。

输入几何的表示取决于网格分辨率。 任意截面中的多边形计数较少时，可以更快速地计算截面和采样区域之间的相交面积。

要创建任意截面：

  1. 按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。 选择菜单选项新零部件 > 截面 > 任意...

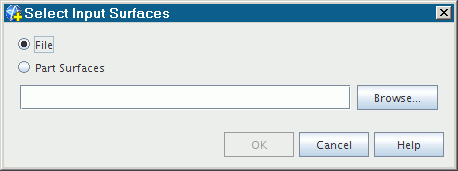

    如果不满足激活原位对话框的条件，则会显示选择输入表面对话框。

要定义任意截面的极限，从零部件表面或外部文件中获取形状数据：
  1. 使用以下一种方法指定零部件表面或导入 STL 文件：
    • 要导入 STL 文件，激活选择输入表面对话框或原位对话框表面输入选项组合框中的文件，然后单击浏览... 并使用打开对话框来选择要导入的 .stl 文件。

      此操作将添加来自指定文件的数据。 导入期间，Simcenter STAR-CCM+ 会将表面重新三角化，以减少三角形的数量。 生成的较粗糙分辨率可以显著缩短处理时间。 但是，这种重新三角化也可能导致具有曲线或其他复杂特征的表面出现问题。 要禁用此特征并保留输入文件的分辨率，清除对话框中的批量删除输入复选框（默认激活）。 由于表面批量删除算法基于局部曲率，因此表面的平面截面不会重新三角化。

    • 要使用零部件表面，激活选择输入表面对话框或原位对话框表面输入选项组合框中的零部件表面，然后单击选择... 并使用选择对象对话框来指定零部件表面。

      此操作将添加指定的零部件表面的数据。 对于具有多个描述的零部件，Simcenter STAR-CCM+ 仅选择属于根描述中的表面。

  2. 按照定义衍生零部件的常规工作流一节中所述指定输入零部件和显示选项。
    有关可用属性的详细信息，请参见隐式截面属性。
