定义圆柱体截面

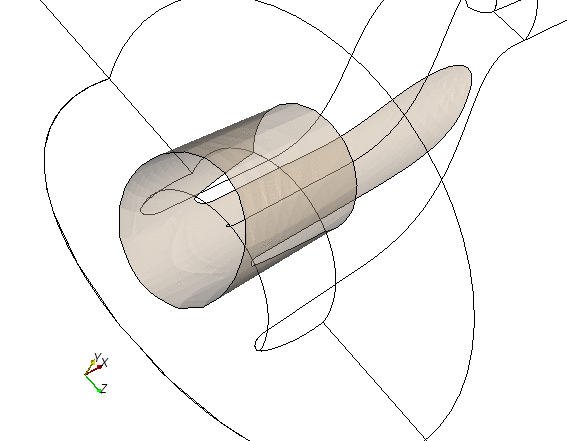

圆柱体截面使用圆柱体作为隐式函数进行剪切。 Simcenter STAR-CCM+ 允许使用包含区域、边界和其他零部件的零部件创建圆柱体截面，前提是所有输入零部件的维度相同。

准确的输出形式取决于输入零部件的维度。 由三维网格单元组成的输入数据将生成输出表面，由二维网格单元组成的输入数据将生成输出线，由一维数据组成的输入数据将生成点。

要创建圆柱体截面：

  1. 按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。 选择菜单选项新零部件 > 截面 > 圆柱体...。
  2. 按照定义衍生零部件的常规工作流一节中所述指定输入零部件、显示选项和坐标系。
  3. 通过指定以下属性，完成圆柱体截面的定义：
    • 原点 — 为穿过圆柱体中心的旋转轴的原点设置 x、y 和 z 坐标。 可以将单位包含在输入项中。
    • 方向 — 为用于定义圆柱体的中心轴的点设置 x、y 和 z 坐标。 该轴由选定坐标系的原点和该点之间的矢量定义。 可以将单位包含在输入项中。
    • 半径 — 指定在垂直方向上与中心轴的距离，用于定义圆柱体的外壁。 可以将单位包含在输入项中。
    • 模式 — 指定单个或多个截面。
    有关可用属性的详细信息，请参见隐式截面属性。
