读取外部文件

任意截面、任意探头或约束平面截面都可从外部文件（STL 或 VTK）读取数据。

注	在导入约束平面截面的数据之前，创建任意约束平面截面。

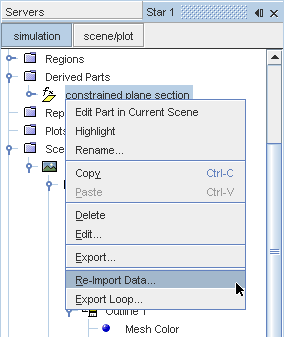

要访问此文件，右键单击衍生零部件的节点，然后选择重新导入数据...

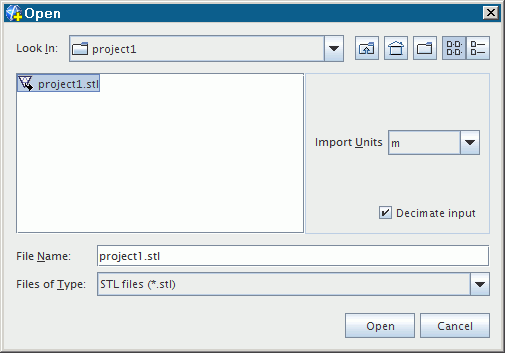

从打开对话框中选择可用的文件，然后单击打开。此操作将添加来自指定文件的数据。

默认情况下将激活批量删除输入复选框，它有助于创建任意截面。
