定义矢量包面
矢量包面是通过沿选定矢量乘以比例因子移动点来修改输入表面点坐标的零部件。
要创建矢量包面：
- 按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。选择菜单选项。
- 按照定义衍生零部件的常规工作流一节中所述指定输入零部件和显示选项。
-
通过指定以下属性，完成矢量包面的定义：
- 矢量场 — 选择矢量场函数作为包面的基础。可用矢量场函数的列表取决于选定的物理模型。
在原位对话框中，可使用矢量场属性或矢量组合框指定矢量场。
-
比例因子或自动比例缩放 — 控制场要相乘的因子。这些设置在原位对话框或属性窗口中可用。
- 要手动指定比例因子，在比例因子属性中输入分数。
- 要使 Simcenter STAR-CCM+ 自动计算比例因子，激活自动比例缩放属性。

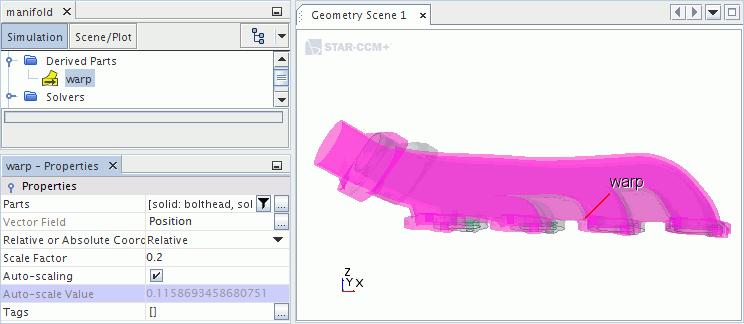

激活自动比例缩放时，自动比例值属性中将显示比例因子的数值。

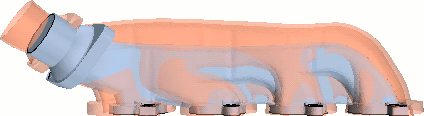

选择已打开场景的包面节点时，衍生零部件的高亮显示图像中将显示比例因子的效果。实际变形取决于是使用自动比例值还是手动指定的比例因子。
