定义衍生零部件：常规工作流

衍生零部件包含在模拟树中的相应节点内；可以使用该节点上的右键菜单创建这些零部件。如果同时打开图形场景，Simcenter STAR-CCM+ 会提供一个编辑对话框并在场景中激活互动放置工具。

要创建衍生零部件：

  1. 对于互动放置，在图形窗口中激活目标场景。
  2. 右键单击衍生零部件节点，然后依次选择新零部件和相关类型。

    如果场景在图形窗口中处于活动状态，则会显示编辑对话框。否则，Simcenter STAR-CCM+ 会将新的衍生零部件添加到模拟树。然后，可以通过直接设置相应属性来定义衍生零部件。

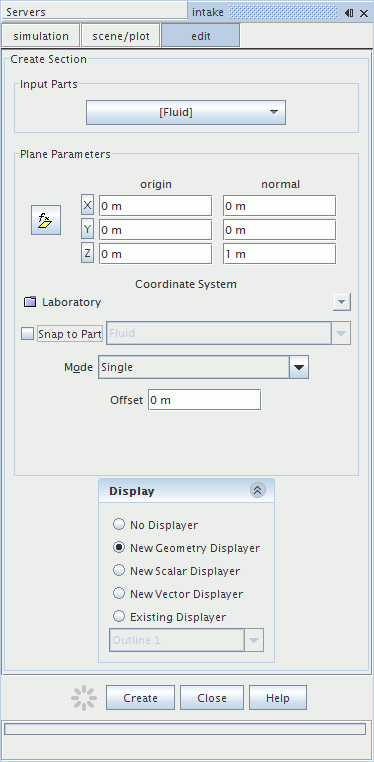

    以下屏幕截图是截面衍生零部件的编辑对话框示例。输入零部件和显示选项是所有各类衍生零部件的通用选项。

  3. 指定衍生零部件从中获取其数据的输入零部件（通常是一个或多个区域或边界）：
    • 在编辑对话框中，填充输入零部件属性。
    • 在节点本身上，设置零部件属性。
  4. 使用编辑对话框时，可以使用显示选项将零部件添加到当前的活动场景中。选择最适合目标场景预期成分的选项。
可以将某些类型的衍生零部件链接到局部坐标系，从而通过更改参考坐标系简化方向的计算。

以下类型的衍生零部件使用局部坐标系：

  1. 要将局部坐标系用于衍生零部件：
    • 在编辑对话框中，在坐标系组合框中选择局部坐标系。
    • 在节点本身上，设置坐标系属性。
  2. 为特定类型的衍生零部件指定其余属性。
    有关可用属性的详细信息去，请参见特定衍生零部件参考。
  3. 如果使用原位对话框，依次单击创建和关闭。如果单击关闭后再单击创建，则放弃衍生零部件。
    如果多次单击创建，每次均会生成一个相同的额外衍生零部件。此外，如果为新显示器选中显示组合框，每次单击创建时，Simcenter STAR-CCM+ 均会添加一个新显示器。
  4. 要编辑现有衍生零部件，可以执行以下操作：
    • 在场景中交互式编辑衍生零部件：
      1. 在图形窗口中激活场景。
      2. 右键单击相关的 [衍生零部件] 节点，然后选择在当前场景中编辑零部件。
      3. 使用编辑对话框编辑相关属性。
      4. 单击应用，然后单击关闭。
    • 编辑衍生零部件属性：
      1. 选择 [衍生零部件] 节点。
      2. 在属性窗口中编辑其属性。
  5. 如果未将该零部件分配给当前场景，则可将其节点拖放到可视化显示中。
