导出至外部文件

可以使用 STL 或 VTK 格式将衍生零部件的数据导出至外部文件。

这两种文件格式均可为二进制或 ASCII。STL 文件是尽量少使用三角形传输表面数据的一种常用方法。

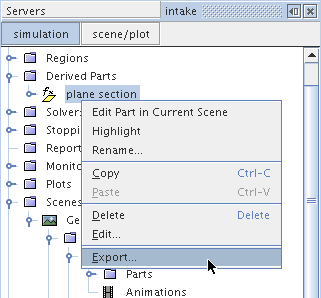

要导出衍生零部件的数据，在对象树中右键单击零部件的节点，然后选择导出...

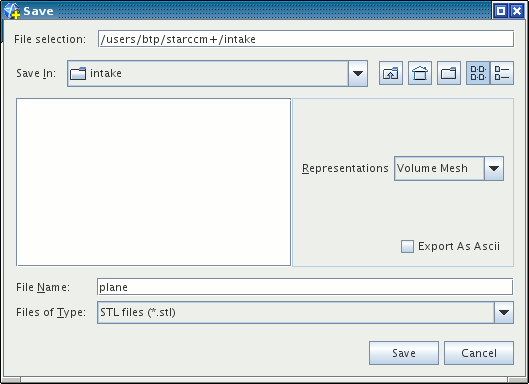

在保存对话框中，输入 .stl 或 .vtk 文件的名称，并确保在表示菜单中选择正确的表示。默认情况下，文件以二进制格式保存。要以 ASCII 格式保存文件，勾选导出为 ASCII 复选框。

对于约束平面截面、任意截面或任意探头，此操作生成的文件不同于导入的文件，因为仅导出提取的三角形数据。将流线导出为 STL 或 VTK 文件时，它们定义为薄带。

衍生零部件必须具有一个或多个输入零部件，否则 Simcenter STAR-CCM+ 会将其视为空。尝试导出该零部件将失败并显示如下消息：
