定义约束平面截面

约束平面截面类似于平面截面，不同之处在于它以一个环（一组指定的坐标）为边界。 此外，约束平面截面可以从外部文件读取形状数据。

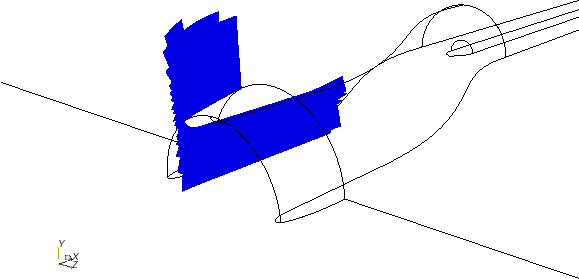

必须存在体网格，平面才会显示。 约束平面的边对齐至最近的完整网格单元，如下所示。

必须先创建任意约束平面截面，然后才能读取外部文件。 外部文件必须采用 .stl 或 .vtk 文件格式，且包含用作约束平面截面的表面。 约束平面的环由导入表面的周长边组成。 如果要导入的表面使用商用 CAD 软件包创建，根据需要使用原位对话框调整其位置和方向。 此任务通过编辑约束平面完成。 确保导出的 .stl 文件和 Simcenter STAR-CCM+ 文件的单位匹配。

要创建约束平面截面：

  1. 按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。 选择菜单选项新零部件 > 截面 > 约束平面...。
  2. 使用以下某种方法定义约束平面截面：
    • 按照读取外部文件一节中所述读入外部文件。

      外部文件必须采用 .stl 或 .vtk 文件格式，且包含用作约束平面截面的表面。 约束平面的环由导入表面的周长边组成。 如果要导入的表面使用商用 CAD 软件包创建，根据需要使用原位对话框调整其位置和方向。 此任务通过在活动场景中编辑约束平面完成。 确保导出的 .stl 文件和 Simcenter STAR-CCM+ 文件的单位匹配。

    • 设置约束平面截面属性并定义环：
      1. 按照定义衍生零部件的常规工作流一节中所述指定输入零部件、显示选项和坐标系。
      2. 按照定义平面截面一节中所述指定平面参数（即，原点、法向和模式）。
      3. 使用有界隐式平面工具定义约束平面截面的限制。 请参见使用有界隐式平面工具。

        如果未使用原位对话框创建约束平面截面，则可通过在活动场景中编辑约束平面来显示该对话框。 请参见定义衍生零部件的常规工作流。

    有关可用属性的详细信息，请参见隐式截面属性。
可以将在 Simcenter STAR-CCM+ 中创建的环导出至外部文件。 要导出环：
  1. 右键单击衍生零部件 > [约束平面截面]节点，然后选择导出环...
    环以 .stl 格式保存。
