定义网格单元表面

网格单元表面零部件表示与给定零部件相邻或相交的所有网格单元。

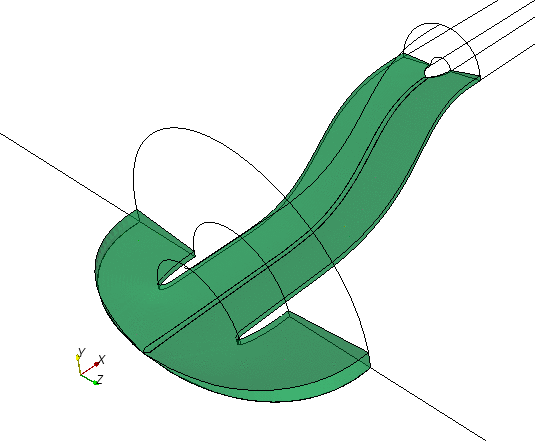

网格单元表面零部件对于抽取边界或内部网格单元非常有用。例如，通过边界创建的网格单元表面将显示与边界相邻的网格单元，而通过平面截面创建的网格单元表面则显示与平面相交的所有网格单元。通过使用任何二维或更低维度的零部件，可以创建网格单元表面零部件。

要创建网格单元表面：

按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。选择菜单选项新零部件 > 网格单元表面...
按照定义衍生零部件的常规工作流一节中所述指定输入零部件和显示选项。
