定义隐式截面

隐式截面是基于平面或几何形状的衍生零部件，它可以通过一个或多个体积或表面进行剪切。

这些零部件为隐式零部件，因为它们是坐标函数，而不是网格单元的组合。

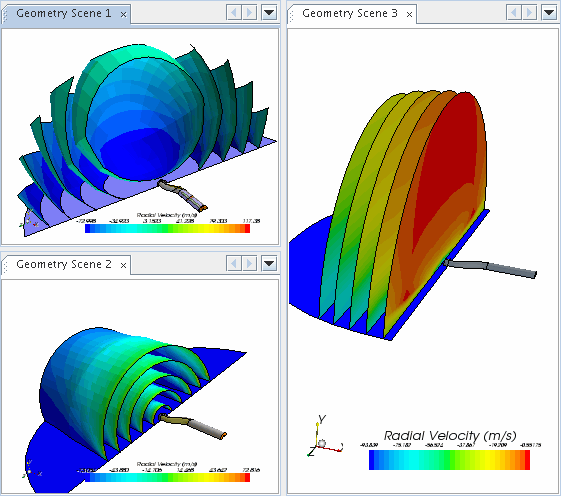

在隐式截面零部件内，通过定义原始零部件的偏移副本，可以创建截面的多个实例。使用此功能，可在仅使用一个零部件的同时从多个截面中进行数据采样。
