使用隐式平面工具

此三维工具用于定义可采用交互方式放置在场景中的无限平面。

小部件显示为具有法向矢量的平面；该平面由边界框包围。 平面和边界框的相交边显示在套管中。

可以选择并移动法向矢量图柄以旋转平面；可以选择并沿各种方向平移平面本身。

• 边界框的比例自动设为选定平面输入零部件的组合大小。
• 即使小部件位于其他操作项“后面”，也可以拾取小部件。 这不是缺陷，而是此功能的预期设计。
• 如果选择法向矢量，可以随意旋转平面。 还可以通过单击并拖动将平面沿法向平移。
• 通过使用鼠标中键单击并拖动平面，可以随意移动平面原点。
• 可以通过勾选平面参数组合框中的对齐至零部件选项，并在下拉菜单中选择零部件来约束平面的平移。 通过此选项，可轻松将平面与特定点对齐。 （此操作本质上是对齐至零部件的边界框。）

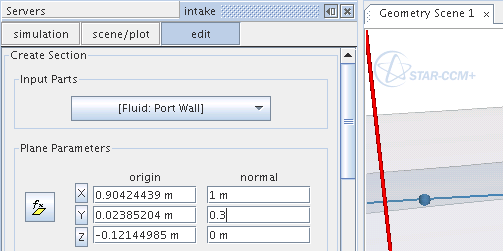

• 要细化平面的位置，可以通过文本输入来调整坐标。
  每次输入文本后，按 <Enter> 应用所做的调整。

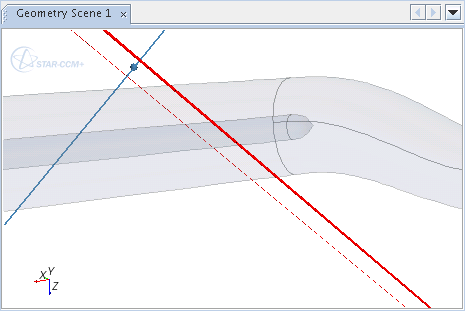

  或者，可以在显示中使用两次鼠标单击来定义平面。 首先，在场景中定位对象，以使视图位于要定义的平面的方向。 单击坐标文本框左侧的按钮。

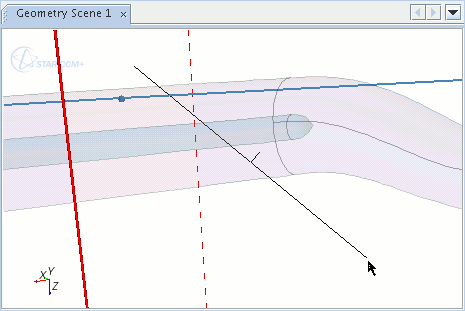

  在显示中单击一次获得第一个点，然后单击第二个点来绘制用于定义平面的线。


  此操作将重新定位平面工具。
