定义表面平均值（涡轮机）

在 Simcenter STAR-CCM+ 中，表面平均值部件在轴对称参数化环境中计算 3D 区域或部件上选定标量或矢量场函数的平均值或加权平均值。此衍生部件通常用于涡轮机械分析的后处理结果。

通过此衍生部件，可以生成由平均的 3D 解所构成的 2D 数据集。通过此数据集，可以执行对 2D 数据集有意义的任何后处理，如生成标量场景、矢量场景和折线图。由于这是 2D 数据集，因此可以查看平的 2D 平面上的平均值。

平均部件基于径向轴方向为 (0, 1, 0) 且切向轴方向为 (-1, 0, 0) 的圆柱坐标系在参数化坐标系中计算。（即，平均方向始终是 θ 方向或圆周方向。）

此过程假设已在模拟中定义了轴对称参数化。

  1. 按照定义衍生部件的常规工作流一节中所述的常规过程进行操作。选择菜单选项新建部件 > 平均表面...
  2. 按照定义衍生部件的常规工作流一节中所述指定输入部件和显示选项。
  3. 通过指定以下属性，完成平均表面定义：
    1. 参数化：选择参数化。请参见旋转体积参数化。
    2. 加权：要确定是否使用加权平均值，将此属性设置为以下之一：
      • 无
      • 标量函数
      • 质量
      • 质量流量

      使用标量函数时，通过在衍生部件节点的加权子节点的加权函数属性中选择标量函数，或在原位对话框的加权属性中选择标量函数，可以指定标量函数。

    有关可用属性的更多信息，请参考表面平均值属性一节。

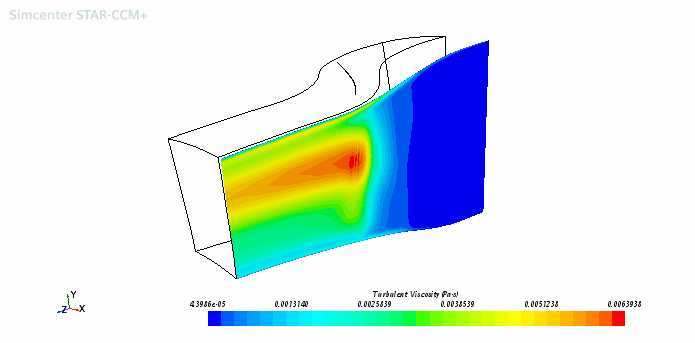

    此衍生部件显示为一个平的平面，它位于所有输入部件的最小周向值处。
