Simcenter STAR-CCM+ 可用于在每次迭代或每个时间步之后（当模拟运行时）以及模拟完成时对求解进行后处理。 因此，通常在运行模拟之前创建后处理对象。 后处理对象也称为分析对象。
报告提供了求解数据的总结。
The key steps in successfully analyzing simulation results are to: (1) be clear on what quantities you want to extract; (2) locate or define surfaces on which to obtain the data; and, (3) present the data in visual scenes or numeric output.
大多数可视化对象（例如绘图、报告和标量显示器）都具有平滑值和非平滑值。例如，标量显示器的轮廓样式提供平滑填充选项（平滑）和填充选项（非平滑）。计算这些值的方式取决于离散化方法。
对于有限体网格，了解 Simcenter STAR-CCM+ 如何处理场函数数据对于避免在交界面处后处理中产生非物理结果非常重要，并理解平滑在应用时产生的差异。
Although Simcenter STAR-CCM+ can display, analyze, and report simulation data on regions, boundaries, and parts, there are many cases when you want to access data in other entities of the solution space. Derived parts provide a mechanism for defining additional entities on which you can access solution data.
Simcenter STAR-CCM+ 中的可视化工具已与分析相集成，从而支持交互式提取以及从运行中的模拟或收敛模拟查看求解数据。
对于瞬态求解，Simcenter STAR-CCM+ 提供模拟历史文件 (.simh)，用于保存模拟运行过程中的选定数据。模拟完成后，可以加载此文件并查询其状态以进行后处理。
此工作流同时包含报告和监视器的功能。
场历史记录是一种场监视器，用于存储给定的一组输入区域和/或边界的有限数量过去值（或样本），这些数据是在场函数更新策略所定义的时刻捕获的。

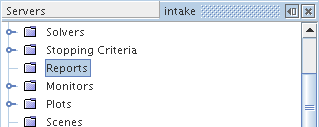

报告提供当前模拟或 CPU 数据的计算总结。 一个节点在模拟树中表示每个报告，每个报告具有自己的弹出菜单。 但报告属性因报告类型而异。
System reports provide information related to the running of the simulation.
统计报告将统计函数应用于模拟中选定零部件的标量数据。
Simcenter STAR-CCM+ 中的某些报告仅可用于特定物理模型。例如，只有当模拟包含一个或多个刚体时，Simcenter STAR-CCM+ 才能计算刚体的加速度。报告管理器弹出菜单仅显示 Simcenter STAR-CCM+ 可为当前模拟计算的报告。
表达式报告取决于报告的组合，但系统报告除外。它可处理为要使用的每个报告生成的场函数。
统计数据报告可用于根据可绘制的任何监视器收集的数据计算统计数据，包括报告监视器、残差监视器、物理时间监视器和迭代监视器。可以计算全部或部分数据的平均值、总和、最大值或最小值。
错误输出可用于一部分常用报告 - 这些报告需要场函数和由用户指定的零部件列表。
当创建报告时，会自动添加对应于该报告的场函数。 可以在表达式和用户自定义场函数中引用该场函数。
最大值和最小值报告接受这样的场函数列表：其值为主要场函数的最大值或最小值位置的输出。
力和力矩报告接受坐标系指定，该指定定义方向属性和计算的报告值的参考系。
Simcenter STAR-CCM+ can compute force and moment values (in the laboratory coordinate system only) at intermediate band locations across a surface. This computation must be triggered using a Java macro and is not available through the user interface.
可以报告基于零部件的交界面（在这些区域中，零部件的表面彼此接触）的结果或那些表面的剩余部分。 使用基于零部件的交界面可以提高具有多个零部件的模拟的性能。
在许多工程模拟中，通常使用对称平面、旋转轴（轴对称）或周期性减小计算域大小。但是，计算报告值时，通常需要在计算中考虑整个域。通过理想化，Simcenter STAR-CCM+ 可以仅使用部分模型的结果计算整个模型的报告值。
To simplify comparison between different designs, you have an easy option to exclude the hydrostatic contribution from the force calculation, thereby eliminating any dependency on the reference pressure and/or reference height.
监视器对求解数据进行采样、保存和绘图。
通过 Simcenter STAR-CCM+ 的绘图功能可创建三种二维绘图。
此交互工具可用于从海量数据中提取宝贵信息，即：有助于制定正确工程决策的信息。
在旋转体（如涡轮机）的案例研究中，典型的后处理要求是呈现相对于域边界表面以参数方式定位的表面或分布的相关数据并对这些数据进行绘图。例如，您可能希望查看轮毂和罩体之间正好在中间位置的表面上的总压力，或者可能希望绘制给定切面上两个叶片表面的压力图。
Simcenter STAR-CCM+ 中有几项功能要求为操作的发生定义触发器。Simcenter STAR-CCM+ 提供三种内置触发器类型和一种自定义触发器类型（由更新事件定义）。
信号处理将数据集函数应用于波数据集。
还提供了有关报告类型的参考章节。
