定义 (m', θ) 包面

在 Simcenter STAR-CCM+ 中，(m', θ) 包面可用于表示旋转的扁平表面。

对于涡轮机，此类表面为叶片至叶片。它们通常来自恒定半径的圆柱形平面，或者从轮毂到箱体变化的体映射坐标的等值面。

此衍生零部件需要其属性中的三条信息：

旋转轴的原点
指定旋转轴的矢量
指定正切轴（此轴用于计算角坐标）的矢量。

m' 坐标是沿投影到 (z,r) 平面的表面的弧长度，并由局部半径进行标准化 ([135])：

m^{'} = \int (\frac{\sqrt{{d r}^{2} + {d z}^{2}}}{r})

(384)

$z$ 为沿旋转轴的轴向坐标。
$r$ 为垂直于旋转轴的径向坐标。

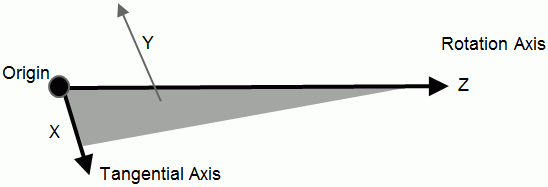

θ 计算为与正切轴的角度：

θ = 2 π + \arctan (\frac{- y}{- x})

(385)

其中，

y

为到正切轴和旋转轴形成的平面中的任何方向上的距离，

x

为正切轴，

z

为旋转轴。

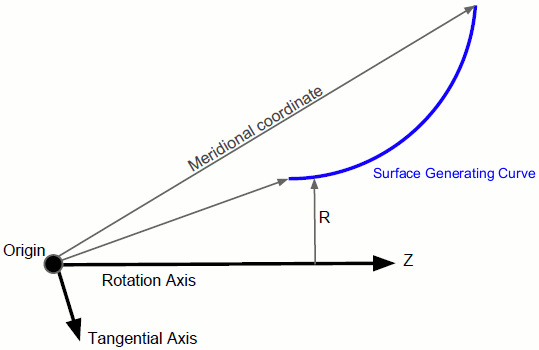

例如，如果提取表面的点并将其投影到 (z,r) 平面，则可预期它们沿表面的定义线（生成曲线）落下。下图描绘了这一结果。

子午面坐标定义如下：

m = \sqrt{(r^{2} + z^{2})}

(386)

由于仅使用与旋转轴正交的分量，因此正切轴属性不必与旋转轴正交。

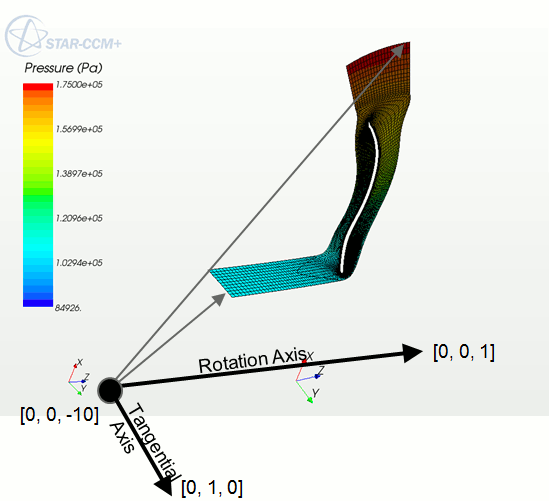

以下示例使用 (m', θ) 衍生零部件：

旋转轴为 [0, 0, 1]（与 z 轴对齐）。
原点位于表面上游 [0, 0, -10] 处。
正切轴 [0, 1, 0] 与旋转轴正交。

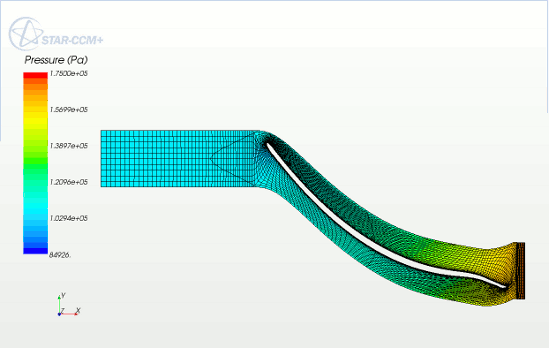

以下屏幕截图显示俯视 z 轴。衍生零部件将 m' 坐标映射到 x，将 θ 坐标映射到 y。

通过确定零部件中的生成曲线来计算衍生零部件。因此，如果显示器中有多个零部件，则必须形成连续的表面，才能使衍生零部件有效。

要创建 (m', θ) 包面：

右键单击衍生零部件节点，然后选择新零部件 > (m', θ) 包面。
(m', θ) 包面零部件将立即显示在模拟树中。
在属性窗口中，指定输入零部件、旋转轴及其原点和正切轴。
有关可用属性的详细信息，请参见 (m', θ) 包面属性。
