绘图

通过 Simcenter STAR-CCM+ 的绘图功能可创建三种二维绘图。

这些绘图为：

• 显示监视器、数据集函数和/或表中的数据的监视器绘图。Simcenter STAR-CCM+ 使用两种不同的监视器绘图：
  • 绘图由用户创建的监视器绘图。

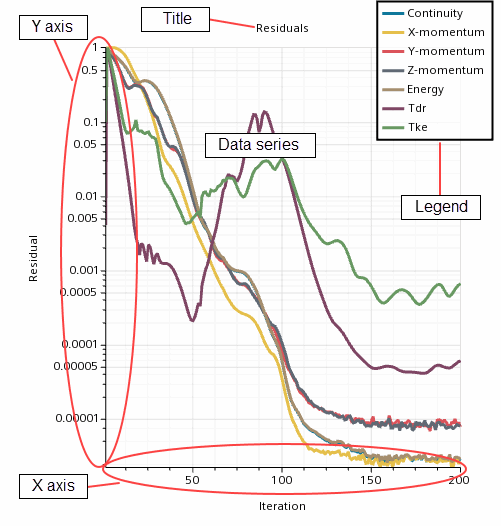

  • 系统自动生成和修改的残差图。
• 显示模拟和/或表中的求解数据的直方图
• 显示模拟和/或表中的求解数据的 XY 绘图

可以创建并实时修改绘图。屏幕会立即反映对属性的更改，或者如果模拟正在运行，则反映迭代之间的变化。还可以自定义 XY 绘图或直方图在模拟迭代时的更新方式。可以在运行模拟之前、运行模拟时或运行模拟之后创建绘图。如果在运行模拟时创建绘图，则将在迭代之间创建绘图。

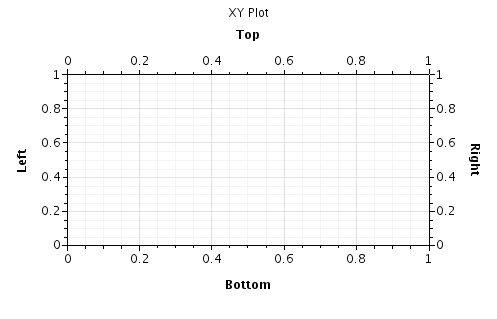

最多可以在 XY 绘图中定义 4 个轴。独立变量（X 类型）分配给一个轴；非独立变量（Y 类型）可以分配给另外三个轴中的一个。

可在电子表格样式的对话框中查看要绘制的数据，也可将这些数据导出至文件中以在其他程序中处理。还可以将绘图输出到文件或打印机。

也可以在多个模拟文件之间单独复制绘图信息，前提是目标模拟具有相同的依赖对象。

删除绘图时，不会删除与其数据集关联的基础对象。例如，删除监视器绘图时不会影响基础监视器。基础监视器将继续收集数据。不能删除自动创建的残差图。
