定义阈值
阈值零部件根据与指定标量值的关系隔离一组网格单元。 Simcenter STAR-CCM+ 允许使用一个或多个父零部件创建阈值零部件，前提是这一系列父零部件具有相同的维数。

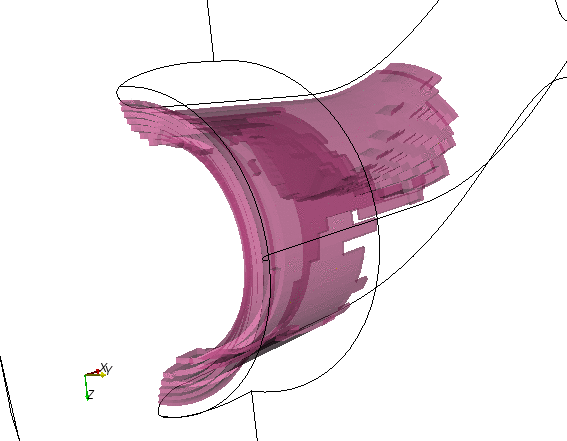

使用区域进行创建时，阈值表示包含与阈值标准对应的数据的网格单元边界。 使用边界进行创建时，它将显示按指定阈值标准剪切的边界。
阈值零部件还可以使用网格单元集作为标量值。 此功能的一项应用是冷却液排出问题，其中在水套中留下多个冷却液袋。 网格单元集阈值可帮助确定留在每个袋中的流体量。
要创建阈值：
- 按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。 选择菜单选项。
- 按照定义衍生零部件的常规工作流一节中所述指定输入零部件和显示选项。
-
通过指定以下属性来完成阈值定义：
- 标量场 — 选择标量场函数作为阈值的基础。 可用标量场函数的列表取决于选定的物理模型。
在原位对话框中，可以使用标量场属性或标量组合框指定标量场。
- 范围 — 指定与抽取模式结合使用的标量值的范围。
可使用范围属性，或原位对话框中的标量范围框来指定范围。 可输入一个数字，或单击查询以指示 Simcenter STAR-CCM+ 探测选定标量并自动填充该值。
- 模式 — 指定是选择指定值在指定范围内还是超出范围，是大于范围内最大值还是小于范围内最小值的网格单元。
可以在模式属性或原位对话框中的抽取模式框中指定模式。
有关可用属性的详细信息，请参见阈值属性。 - 标量场 — 选择标量场函数作为阈值的基础。 可用标量场函数的列表取决于选定的物理模型。
