细化矢量显示

Simcenter STAR-CCM+ 允许使用箭头（图形）或基于纹理的方法（称为线积分卷积）查看矢量场。对于每个方法，提供了多个属性来自定义外观。

场景必须包含已分配部件的矢量显示器。默认情况下，在矢量场节点上选择的函数为速度。

要在箭头或基于纹理的可视化之间进行选择：

选择 [矢量显示器] 节点，然后将显示模式设为图形（对于箭头）或线积分卷积（对于纹理）。线积分卷积需要更多的计算资源。

使用线积分卷积时，图形窗口中属性更改效果的显示有些延迟。

默认情况下，矢量场根据矢量场的矢量幅值进行着色。其他可用选项包括恒定颜色、预设材料或根据其他标量场。如果要检测流向与模拟中另一个物理量之间的相关性，此后一个选项非常有用。

要设置矢量场着色时依据的方法，选择 [矢量显示器] 节点，然后修改颜色模式。

[矢量显示器]节点上的其他可用属性包括投影模式，用于仅显示相对于选定部件的矢量的一个分量。有关属性的完整列表及其用法，请参见显示器属性参考。

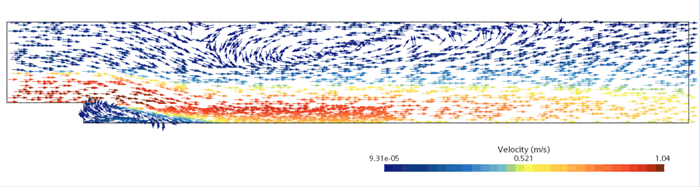

使用箭头（图形）时，可以按如下方式应用成比例或恒定尺寸调整：
1. 选择 [矢量显示器] > 图形节点，然后将矢量长度设为矢量幅值或恒定。
  此选择会影响其他尺寸调整参数的应用方式，如下所示：
  - 矢量幅值：尺寸调整参数应用于最大箭头，剩余箭头按比例调整尺寸
  - 恒定：尺寸调整参数以同等方式应用于所有箭头
2. 要控制整个场景中箭头的相对尺寸调整，首先将矢量比例属性设为其中一种比例缩放方法，然后修改图形 > [绝对/相对/直接]长度节点中的值。
  例如，要确保矢量的显示尺寸与缩放级别无关，将矢量比例设为屏幕尺寸，选择图形 > 相对长度，然后将图形长度 (％) 设为合适的值。
3. 如果一个位置出现的箭头过多（例如，在网格细化区域内），则可以使用以下方法之一降低密度：
  - 将矢量间距设为几何，选择图形 > 几何间距节点，然后激活随机化。将按比率增加到大于 1 的值，然后观察矢量密度的变化。例如，当按比率为 2 时，将仅在场景中间隔一个显示矢量。
  - 将矢量间距设为均匀，选择图形 > 均匀间距节点，然后将 N 个网格点设为显示矢量的位置数（水平和垂直）。无论缩放级别为何，此箭头数都保持恒定。
4. 有关其他属性描述，请参见矢量控制参考。

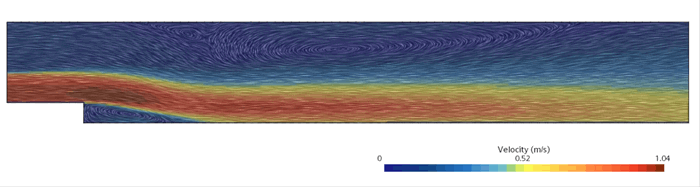

要在使用线积分卷积时调整纹理的外观：
1. 要减少基础纹理透过已渲染表面显示的数量，选择[矢量显示器] > 线积分卷积节点。将颜色透明度减小到接近 0。值越接近 1，显示的纹理图案越多，但会减少场景中的颜色。
2. 线条长度会增加积分线的长度。较低设置会产生“杂乱”结果（短线）。较高设置会使显示的线很长。

注	在高分辨率时，具有线积分卷积的硬拷贝导出可能因图形硬件内存超出而失败。如果发生该错误，尝试将分辨率降低到 4096 像素或更小，或者对基于软件的渲染强制使用 Mesa OpenGL。（最好用多达 16 个渲染器线程配置 Mesa SWR 图形。）

建议尝试使用各种控制和属性了解它们如何影响最终图像。有关进一步的建议，请参见在支持中心中发布的文章。
