注释
注释是添加到场景中以在同一窗口中提供额外信息或可视化的对象。例如，可以在标量场景中显示当前时间步或包含报告中的数值。可能的注释包括报告值、2D 或 3D 图像以及其他场景的嵌入版本。
添加注释的过程分为两步，因为必须先创建存储于节点中的注释的模板表单，然后在场景或绘图中应用模板注释的副本。（每个模拟中已存在一些默认注释，这些注释无需创建）。将注释应用于场景时，该注释的特定节点将显示在节点中。在绘图中，它们显示在注释节点中。
应用注释位于场景或绘图中后，只能通过修改其自身的属性对其进行更改。如果随后编辑原始模板注释，不会影响已应用的注释。简单文本注释的文本内容例外，它只能从模板中编辑。
| 注 | 已应用的注释的属性会覆盖此注释所复制自的模板注释的属性。 |
用户自定义的所有注释均可重命名。预定义的注释不可重命名。
预先定义注释
- 迭代、时间步或求解时间
- 将这些注释之一添加到场景或绘图时，Simcenter STAR-CCM+ 将显示迭代、时间步或求解时间的当前值。将这些注释视为用于定位、字体等的简单文本注释。
- 标志
- 标志注释与 2D 图像注释类似，可以使用路径属性导入替代图形。
- 场景
- 预定义场景注释在目标场景或绘图中添加用户名、文件名和时间戳记。
用户定义注释
Simcenter STAR-CCM+ 可用于添加以下类型的注释：

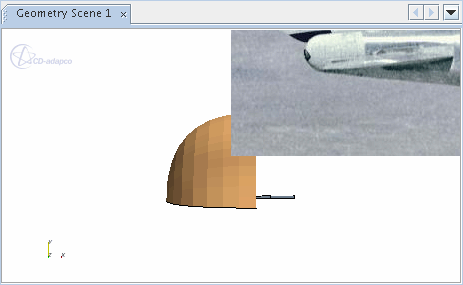

- 2D 图像
-
2D 图像注释用于将图形导入场景或绘图显示的背景中。可导入的格式包括 PNG、JPEG、TIFF、PNM 和 BMP。
将此注释添加到任何场景或绘图后，图片将显示在背景中。默认情况下，其左下角将固定在显示的中心处。
- 3D 图像注释（仅适用于场景）
- 3D 图像注释用于导入图像并将其定位在场景的三维空间中，而不是场景显示的背景中。此功能有助于在模型零部件附近更精确地放置图像。
- 背景图像
- 背景图像的功能类似于 2D 图像注释，但其设置较少。只想将现成图像导入场景或绘图显示的背景中时，此选项非常有用。
- 衍生数据
- 衍生数据注释用于显示有关与数据集函数关联的衍生数据对象的信息。
- 绘图图像
- 请参见“场景图像”。
- 点探头
- 可视点探针注释用于使用场函数的值注释点探针在场景中的位置。它提供场景中具有永久表示的点探针衍生部件。
- 报告注释
- 报告注释在场景或绘图显示中将报告的结果显示为格式化文本。从报告的右击菜单创建这些注释，而不是从节点创建。只要报告本身更新，报告文本注释的文本就会刷新。

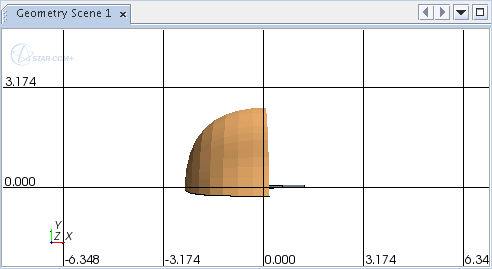

- 场景网格
- 场景网格注释用于将网格添加到场景，从而更轻松地解释可视化数据。
- 场景图像
- 绘图和场景图像注释用于将绘图或场景作为图像导入另一场景或绘图显示中。在求解器正在运行时注释会实时更新。更新频率由目标场景或绘图的相关属性（而不是源场景或绘图的更新频率）控制。
