展示整个域

在许多工程模拟中，通常使用对称平面、旋转轴（轴对称）或周期性减小计算域大小。Simcenter STAR-CCM+ 可在后处理场景中重构整个域。

当模拟使用域约化技术时，Simcenter STAR-CCM+ 会在工具 > 理想化节点中生成一个理想化对象。场景显示器使用这些理想化对象来重构整个域。理想化包括：

  • 对称理想化，包括对特定于电磁求解器和相关场函数的若干对称条件的支持
  • 用于 2D 区域和 2D 区域边界的线性和螺旋拉伸理想化
  • 轴对称理想化（包括以 180 度角绕对称轴拉伸的 2D 区域边界）
  • 复合理想化

显示器中的理想化支持是一种纯视觉效果，它不会根据理想化模型为完整的 3D 模型编写实际数据。渲染器会尽可能多地尝试应用理想化，但在某些情况下它不会产生有用的结果，尤其是在应用复合理想化时。您可能需要手动重新排列复合理想化才能实现所需效果。

显示整个域

要可视化整个理想化几何，设置相应的显示器，如下所示：

  1. 在显示器的属性中，激活考虑理想化。此步骤会将周期重复控制子节点添加到显示器节点。
    对于除周期重复以外的所有其他理想化，在显示器级别没有可调属性。相反，显示会响应理想化节点本身的属性（如果有）。
  2. 选择周期重复控制子节点，然后设置其属性：
    1. 为重复模式选择以下选项之一：
      • 重复次数 - 指定重复对象的重复次数，类似于周期重复转换。
        注此方法需要更多内存，并且比周期重复转换稍慢，因此，如果单个转换满足可视化目标，则建议选择此方法。
      • 角延伸 - 模型部分的角度。对象将重复，直至达到此角度。
      • 完全延伸 - 重复对象，直至圆完成。

        对于具有多行的大型涡轮机数据集，不建议使用此选项。

    2. 根据选择的重复模式，设置其他属性之一：
      • 如果选择重复次数，则在重复次数属性中输入所需的数字。
      • 如果选择角延伸，则在角延伸属性中输入角度。

对称理想化 - 电磁用户界面

为考虑电磁理想化，对称理想化节点（在工具 > 理想化下）有两个属性列出了场函数：

  • 电场（即，场函数的行为类似于相对于对称平面边界的电场）
  • 磁场

可用的场函数取决于区域对称边界的特定物理设置。示例包括对称 - 理想磁导体和反对称 - 理想导电体。

列表的默认版本已预先填充，以包含最相关的场函数。可以手动添加缺失的或用户定义的场函数。恢复保存的模拟后，列表仅包含由 Simcenter STAR-CCM+ 活动版本分类为适用于电磁特定对称平面理想化的那些场函数。

如果模拟具有多个包含对称平面边界的区域，则模拟中存在多个对称理想化。每个理想化都有自己的电磁特定场函数列表，因此您可能需要选择多个理想化节点，并对这些场函数列表进行多次编辑。

显示整个域的示例

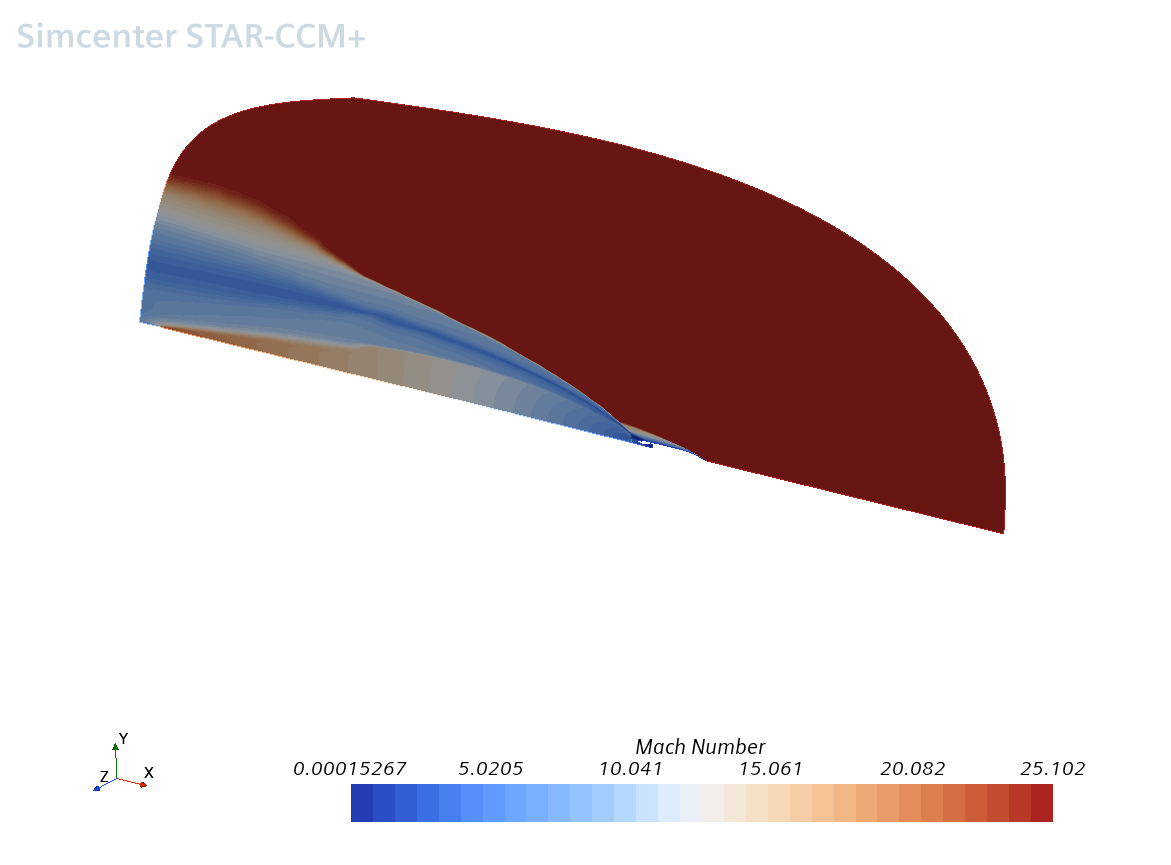

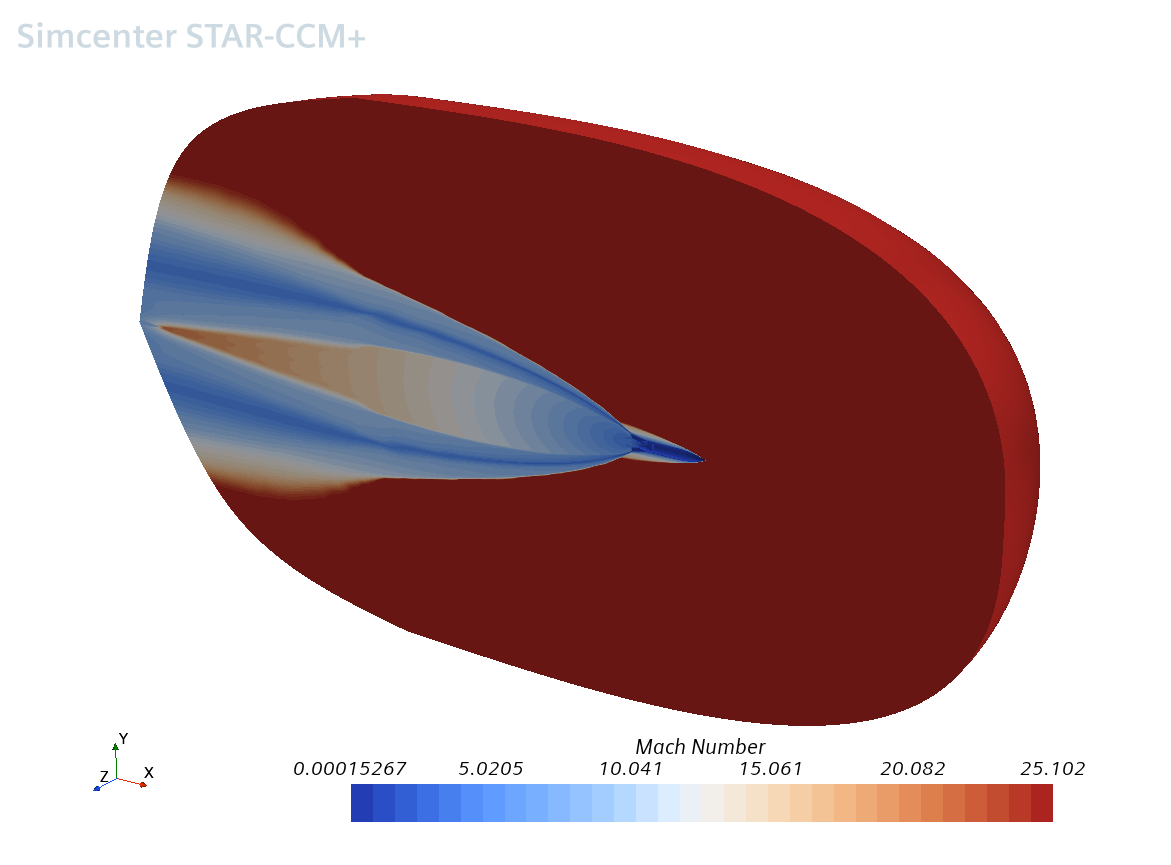

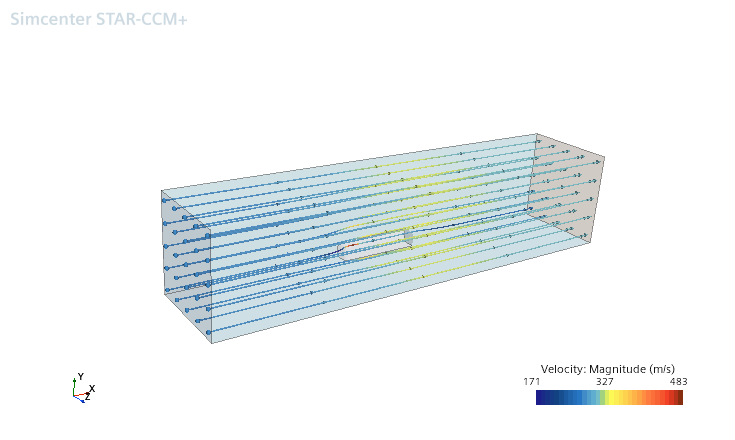

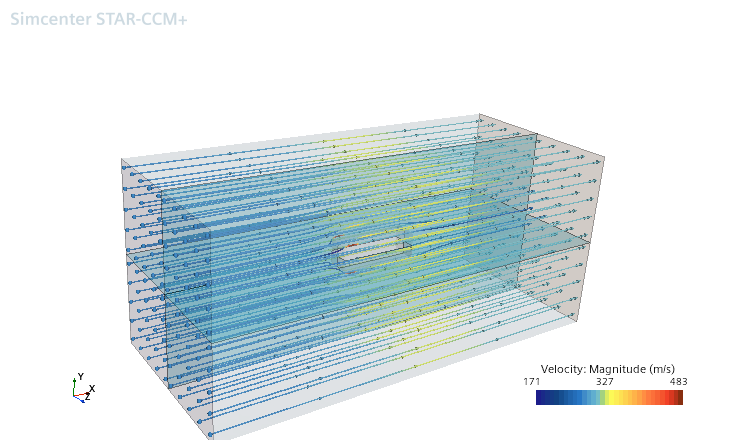

  • 对称


    考虑理想化关 考虑理想化开
  • 线性拉伸

    考虑理想化关 考虑理想化开

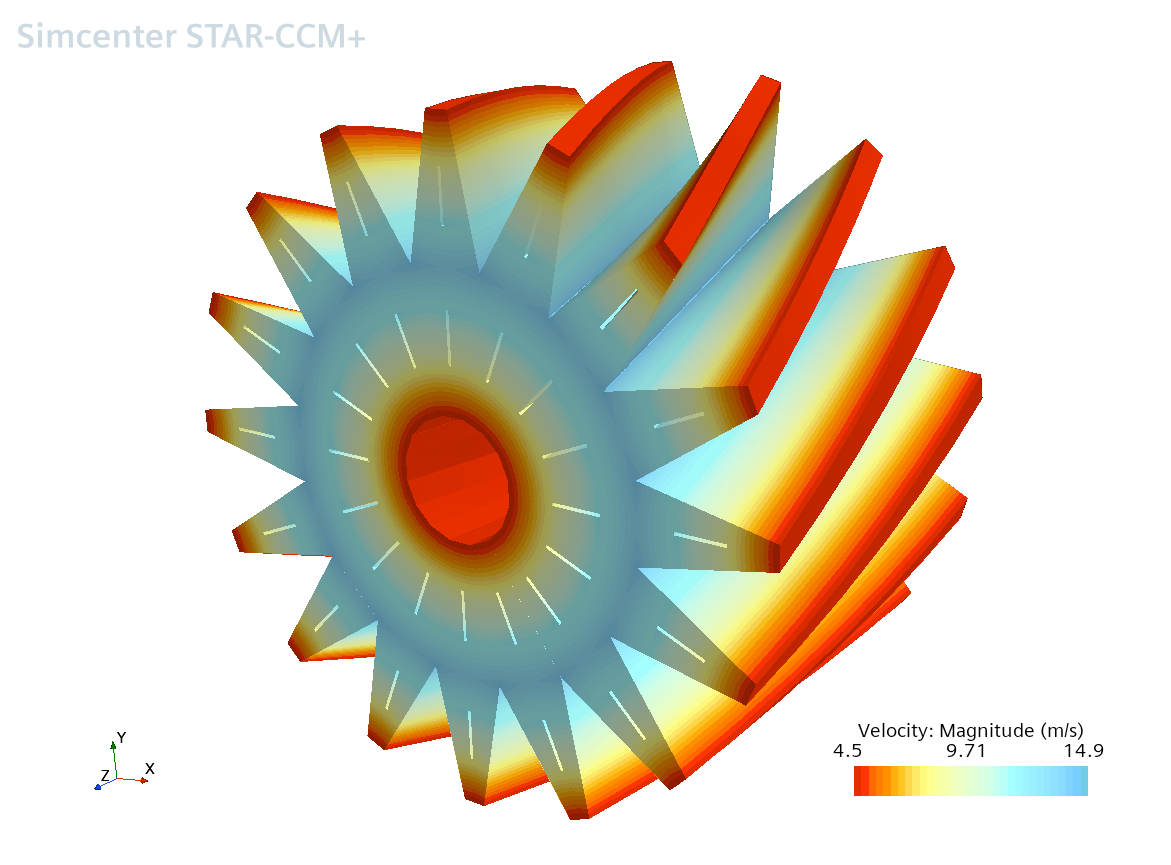

  • 螺旋拉伸


    考虑理想化关 考虑理想化开
  • 轴对称拉伸




    考虑理想化关 考虑理想化开

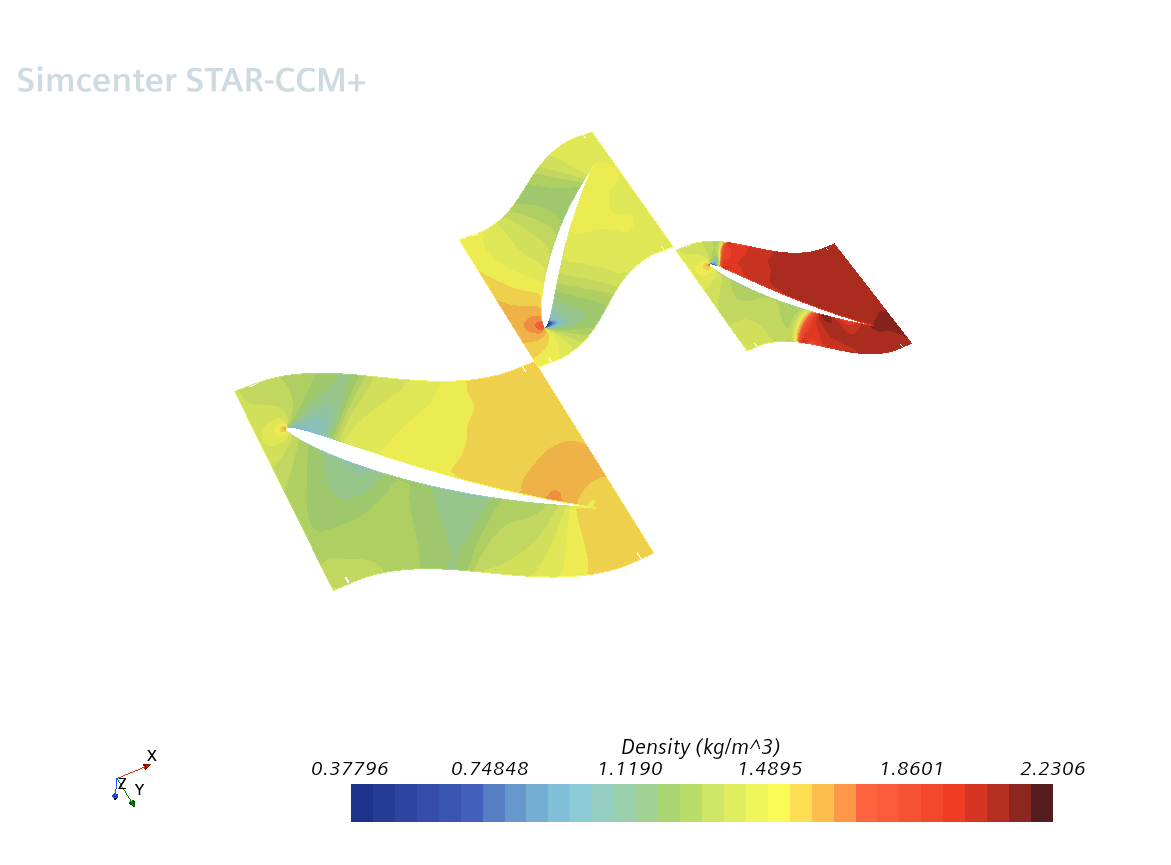

  • 复合理想化（线性拉伸和周期重复）


    考虑理想化关 考虑理想化开

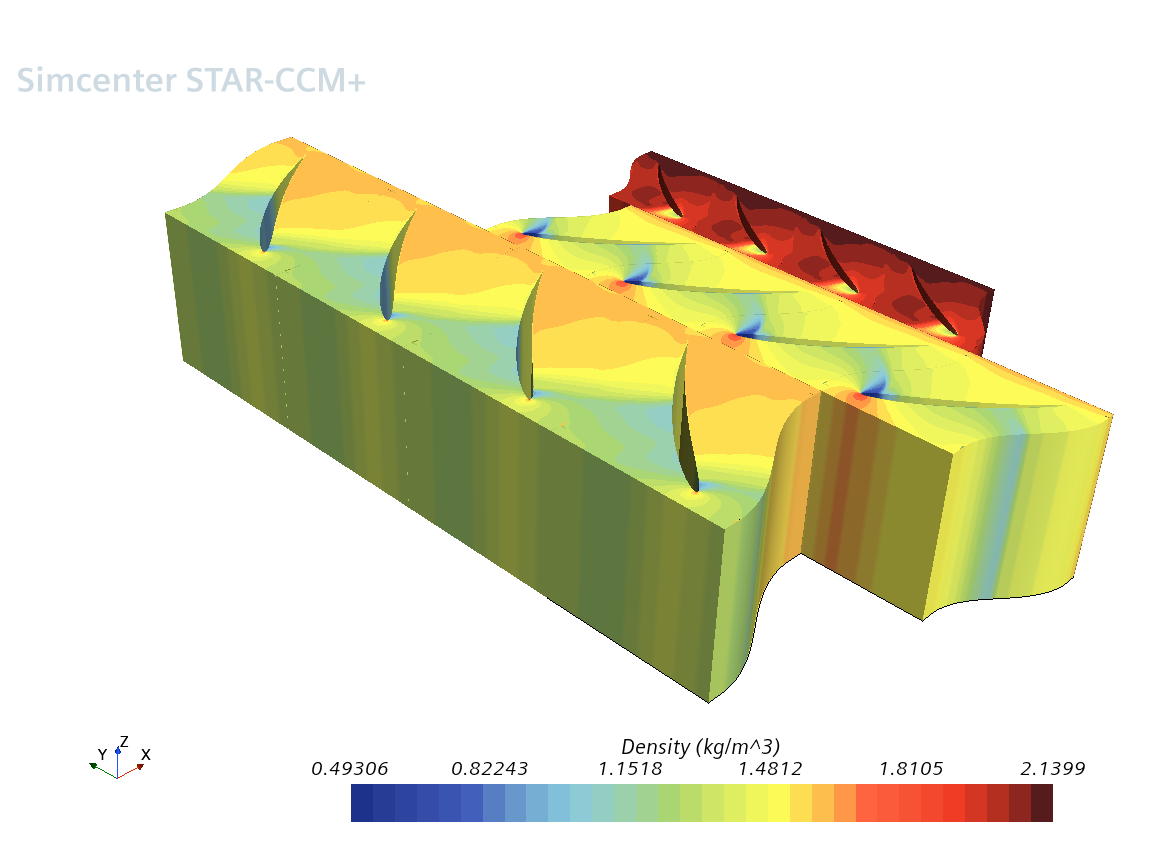

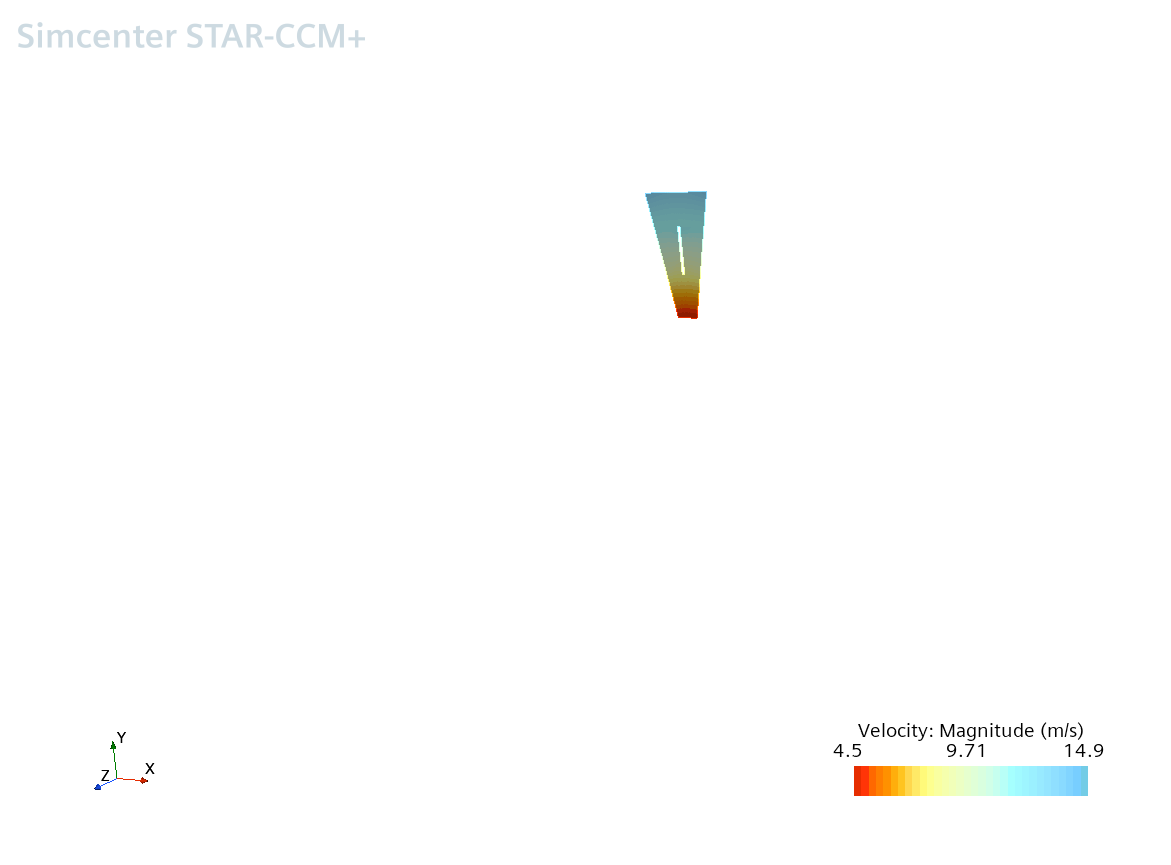

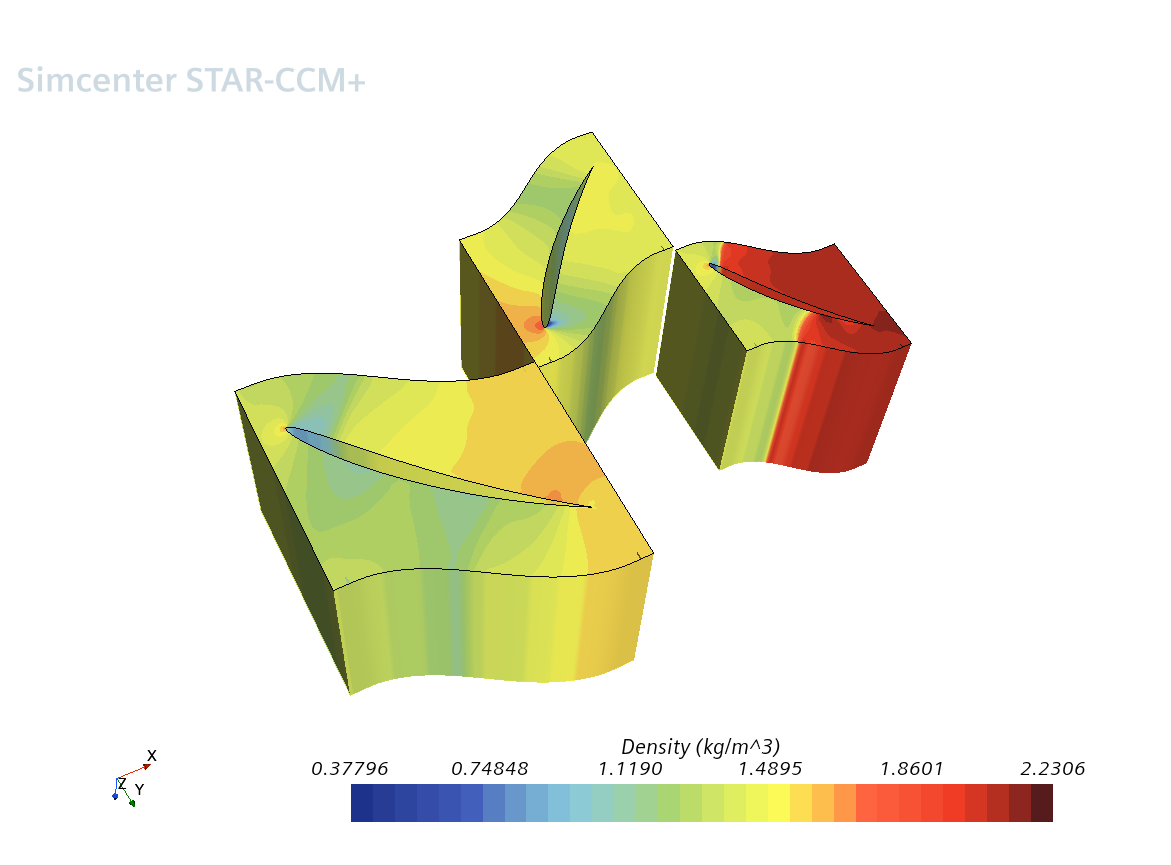

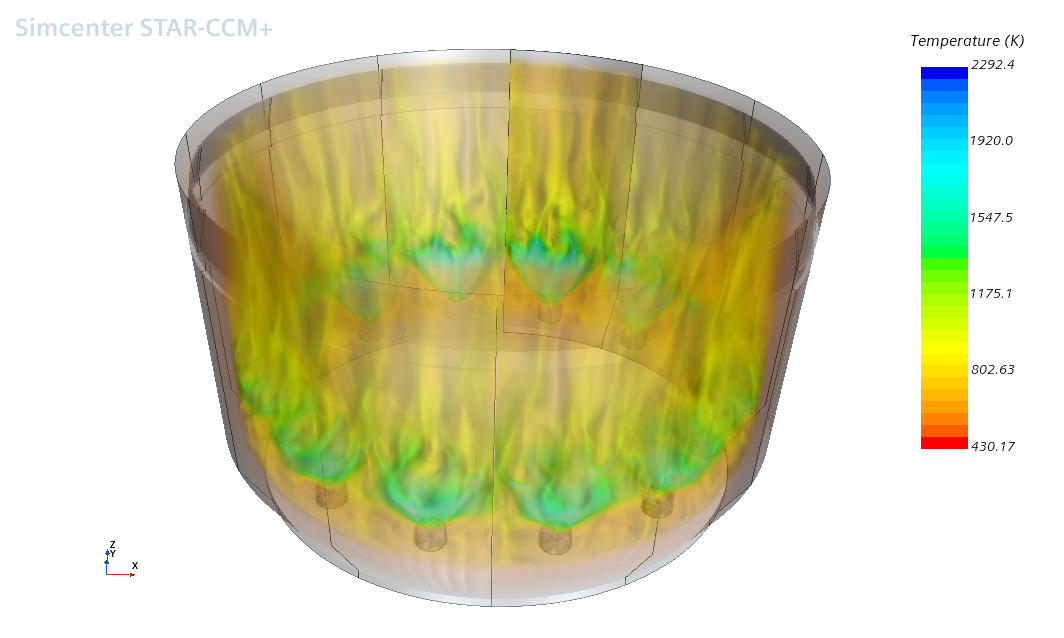

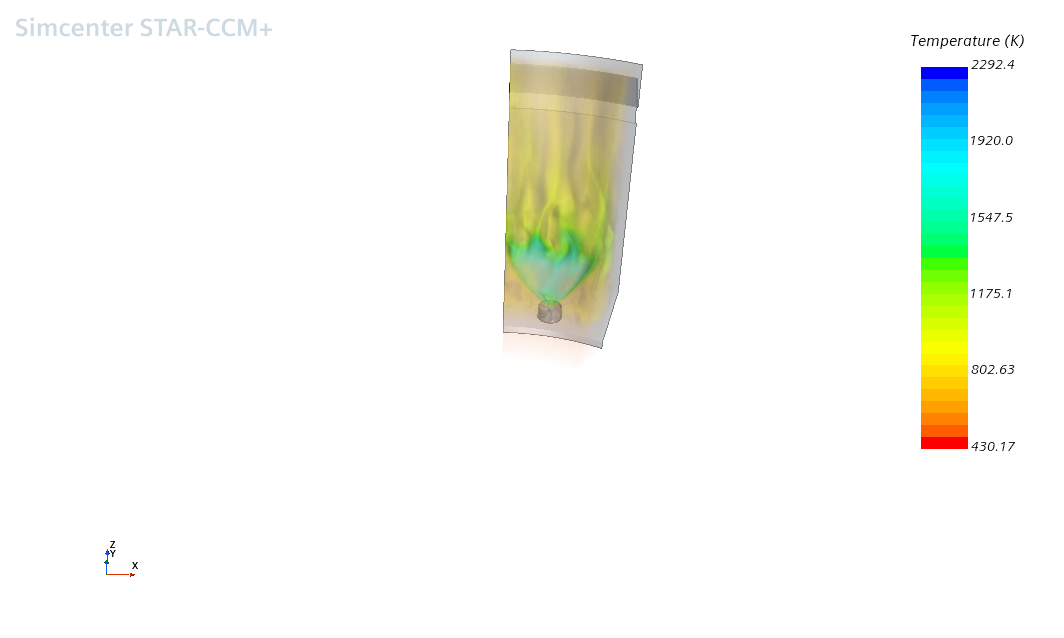

  • 周期重复




    考虑理想化关 考虑理想化开

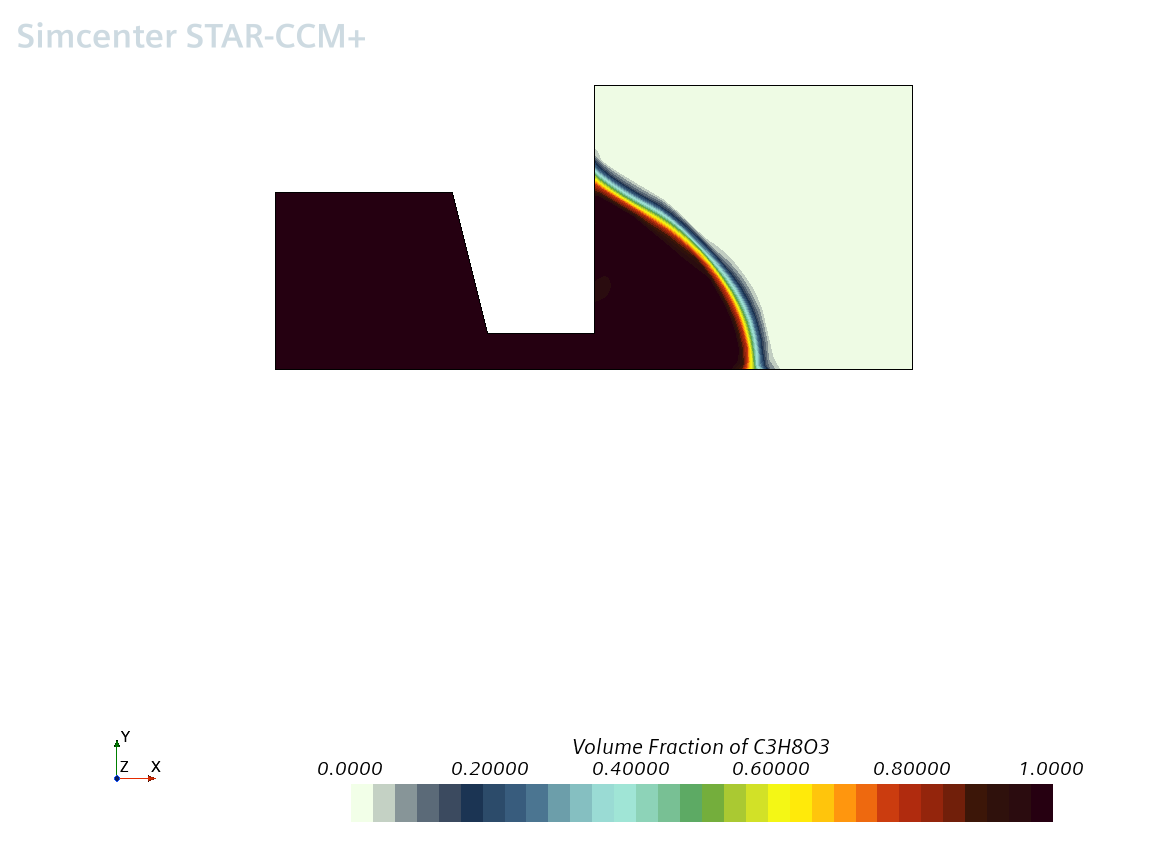

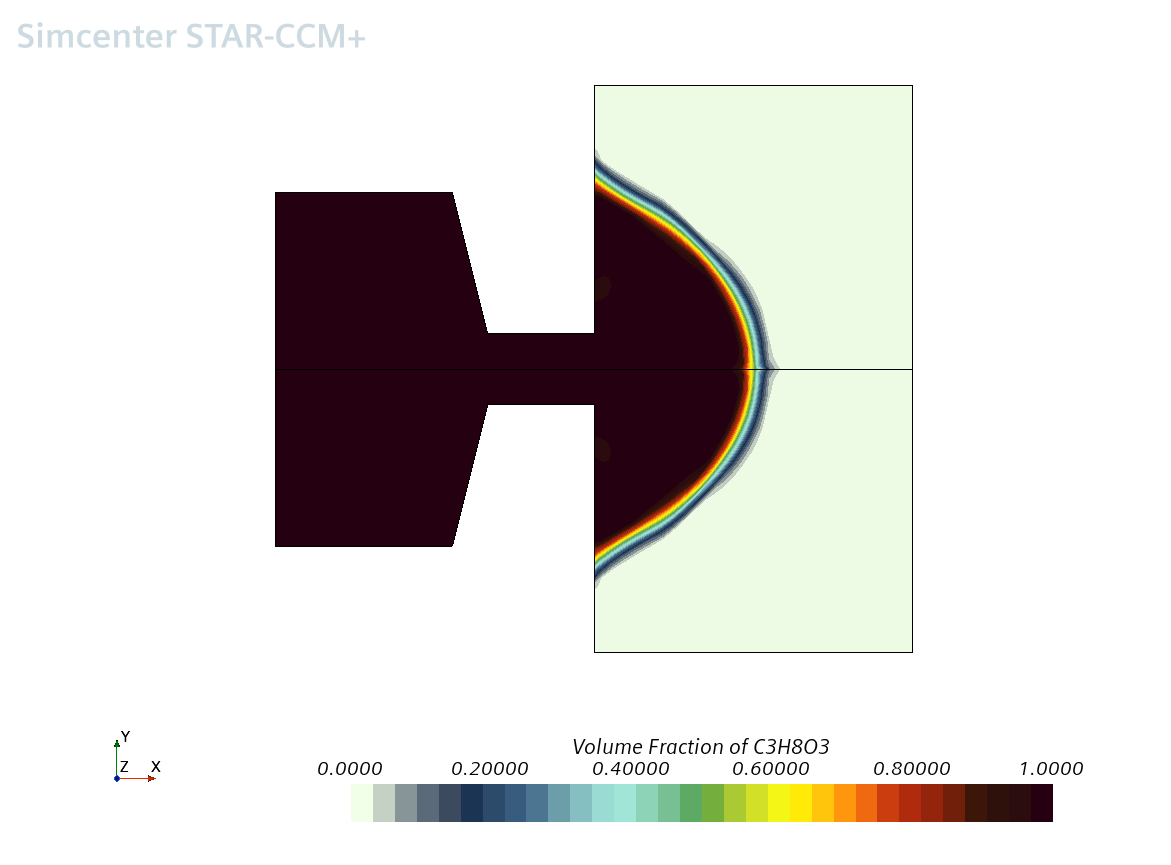

  • VOF 毛细效应 2D 对称


    考虑理想化关 考虑理想化开

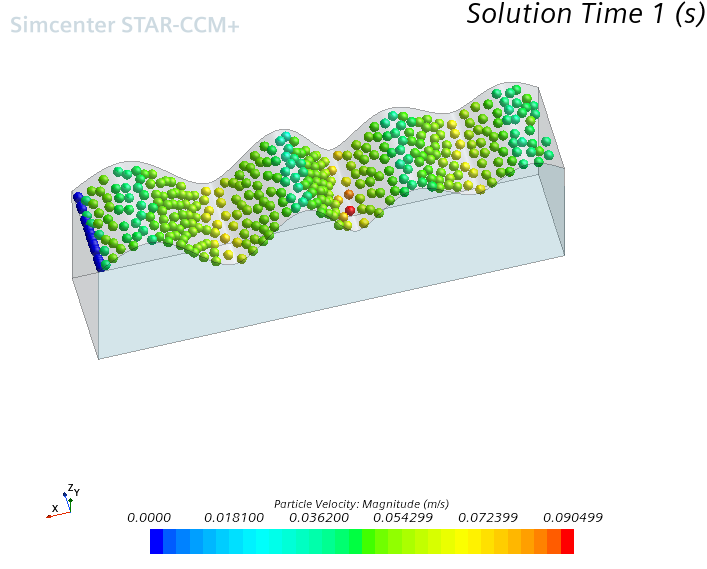

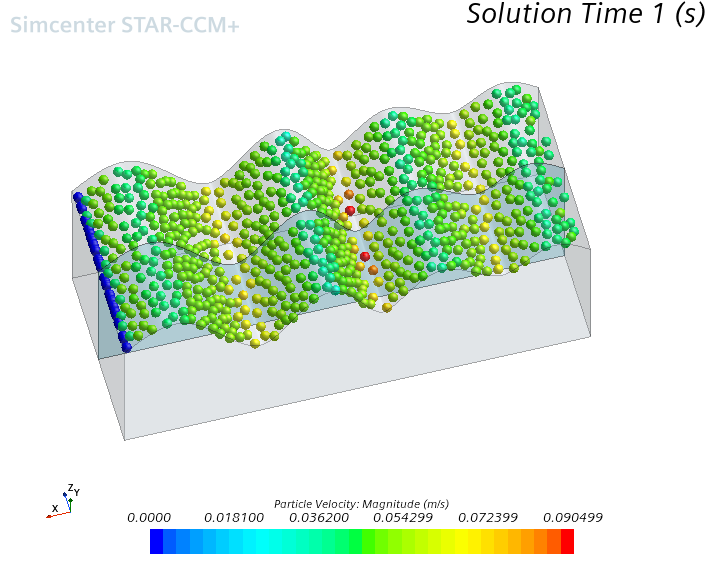

  • 有一个对称平面的 DEM 3D 区域




    考虑理想化关 考虑理想化开
