将场景图像保存到文件

Simcenter STAR-CCM+ 多项场景导出功能为可视化求解结果提供了多种选择。可以将场景作为单一操作保存为任何一种不同的图像文件类型，或在模拟运行期间定期保存。作为写入静态图像文件的备选方法，可以将场景导出至 MP4 文件，在解算方案（尤其是瞬态解算方案）进行时制作动画。

对于与显示 3D 解算方案结果的场景的交互，可以将场景写入 .sce 文件格式，以随后使用 Simcenter STAR-CCM+ Viewer（或其在线对应项）进行读取。有关详细信息，请参见导出交互式 3D 场景。
  1. 要将一个或多个场景导出至图像文件：
    1. 选择一个或多个 [场景] 节点（使用 <Ctrl><单击> 选择多个节点）。
    2. 右键单击选定节点之一，然后选择硬拷贝。

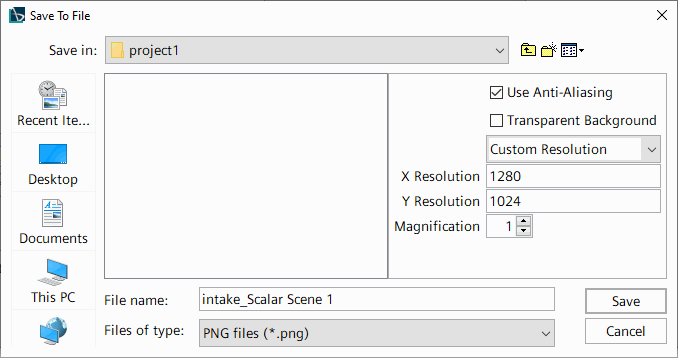

    3. 在保存至文件对话框中，提供文件名和文件类型。
    4. 使用 X 分辨率和 Y 分辨率属性设置输出分辨率。
      有关保存至文件对话框中的属性的完整列表，请参见保存至文件对话框属性。


      保存多个场景时，在保存至文件对话框中指定的设置将应用于所有场景。图像文件将以文件名文本框中提供的名称保存，并根据它们在模拟树中的位置递增编号。在以上屏幕截图所示的示例中，图像文件将命名为 intake-scene_0.png、intake-scene_1.png 和 intake-scene_2.png，分别对应于几何场景 1、网格场景 1 和标量场景 1。

      虽然不能将多个场景导出至单个 MP4 文件，但可以将它们导出至各个单独的 MP4 文件。模拟运行完成后，可以使用所选电影编辑器手动合并这些文件。

在模拟运行期间，Simcenter STAR-CCM+ 可以使用指定的频率将场景硬拷贝写入磁盘。如果将这些硬拷贝写入 .sce 文件，可以使用安装程序中的 scetopng 实用程序以 .png 格式导出各个硬拷贝。
  1. 要在模拟期间自动保存场景图像：
    1. 对于要保存为图像或查看器文件的每个场景，选择[场景] > 属性 > 更新节点，然后将文件格式设为某一可用选项。
      如果正在群集上以批处理模式运行模拟，则建议使用 sce 选项（Simcenter STAR-CCM+ 查看器文件）。
    2. 激活保存至文件。
    3. 完成输出目录和基本文件名属性。
      sce 选项允许每次将场景附加到同一文件，但对于其他格式，Simcenter STAR-CCM+ 会将数值计数附加到基本文件名。
    4. 如果选择 .sce 选项，并且希望将场景附加到同一文件，则选择更新 > 查看器文件节点，然后激活附加。
      对于查看器文件，还可以提供适用于每个导出场景的标题和描述。
    5. 对于除 sce 之外的所有输出格式，选择更新 > 硬拷贝节点，然后设置其他属性。其中包括输出宽度和输出高度，可用于控制图像的分辨率。

    完成模拟后，有多种选项可用于处理输出：可以处理输出：

    • 如果已将场景导出至 MP4 文件，则可以查看生成的文件以检查更改后的模拟结果。
    • 如果将场景导出为静态图像，则可以轻松地检查解算方案中不同实例的各个图像。同时，还可以使用所选电影制作实用程序由图像文件创建动画。
    • 如果将场景写入 .sce 文件，则可以先使用 scetopng 实用程序将每个场景导出为单个 .png 文件。有关详细信息，请参见查看器文件转换实用程序 scetopng。
