剧本动画
剧本是 Simcenter STAR-CCM+ 中的集成动画工具，可用于描述模拟的品质因素。剧本中使用的底层技术称为关键帧动画。
关键帧定义所选时间点的场景属性。渲染动画时，Simcenter STAR-CCM+ 插补连续关键帧之间的平滑过渡。
剧本支持许多后处理对象属性的关键帧，如场景、显示器、衍生零部件、相机和变换。可视编辑器可帮助您使用拖放技术创建动画。
创作动画是一项苛刻且耗时的任务。与导演控制电影制作的方式一样，您必须规划故事板、提取解决方案内容以及控制事件的交互。但是，即使是一个简单的剧本设置（例如与相机平移结合的求解历史扫掠）也可能具有很大的价值，并向涉及多个显示器的更复杂的可视化迈出了一步。
要定义动画，可将显示器和特性的某些属性拖到剧本编辑器时间线上。当属性落在时间线上时，剧本会创建一个关键帧序列，此序列提供两个时间点来定义属性值。对于某些属性，可以在序列中添加额外的关键帧。此关键帧序列位于动作块内，该动作块在剧本编辑器中显示为着色矩形。除了拖动属性之外，还可以从场景的属性中拖动视图和场景动画节点，以及从拖动简单转换节点。

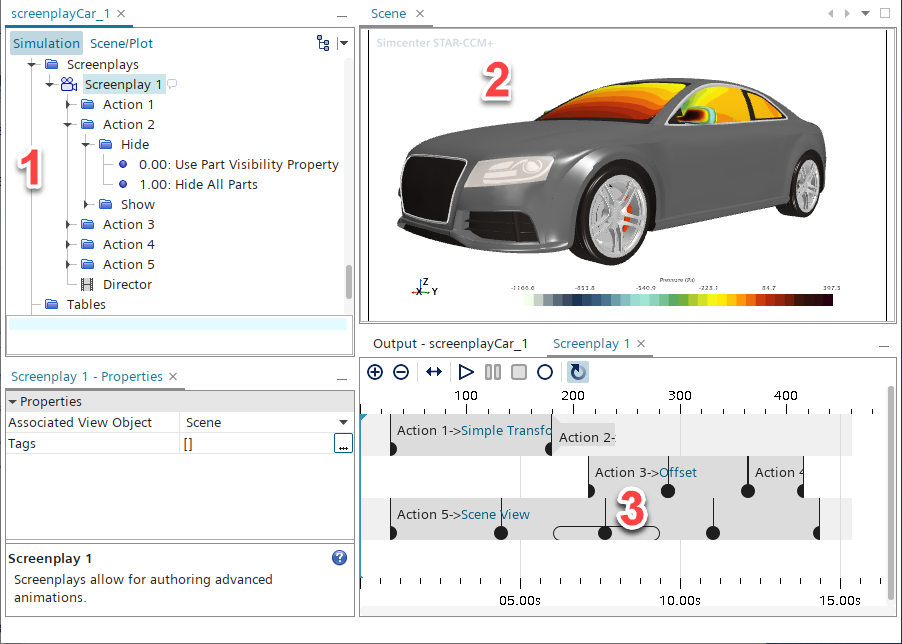

当打开剧本动画以进行编辑时，Simcenter STAR-CCM+ 交界面如下图所示：
- 剧本节点和子对象。这些节点包含一些动作，进而包含关键帧序列。
- 场景，可使用剧本动画控制其对象属性
- 剧本编辑器
| 注 | 一次只能激活和编辑一个剧本。 |
