控制场景视图和透视

要更改在场景中查看对象时使用的方向和距离，通常在图形窗口中以交互的方式使用鼠标指针。可以使用鼠标旋转、平移和缩放模型。此外，还可通过可视化工具栏中的诸多操作（尤其是在保存-恢复-选择视图菜单中）将快速定向选项应用于场景。

以交互方式移动对象时，Simcenter STAR-CCM+ 会更新场景的视图节点中的焦点和位置属性。除非进行某些精确定位，否则不太可能需要直接设置这些属性。有关详细信息，请参见<参考链接>。



默认情况下，实际的相对比例缩放应用于场景中的对象。与靠近查看器的对象相比，远离查看器的对象看起来更小。

  1. 要更改场景的查看模式，选择以下方法之一：
    • 在视图工具栏中，单击 （保存-恢复-选择视图），选择投影模式，然后选择透视（已应用比例缩放）或平行（无比例缩放）。

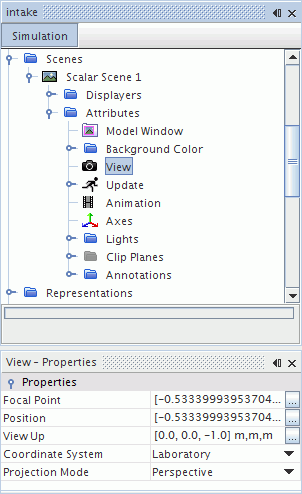

    • 在场景的节点树中，选择属性 > 视图，然后将投影模式设为透视或平行。
在设置查看模式后，通常旋转、平移和缩放场景，直到视图可接受。
  1. 要保存视图设置以供未来使用，在可视化工具栏中，选择 保存-恢复-选择视图 > 存储当前视图。
  2. 如果对视图进行了更改，并且想要恢复为先前保存的视图或已知状态，则在可视化工具栏中选择以下操作之一：
    • 选择 保存-恢复-选择视图 > 恢复视图 > [已储存视图]。
    • 要恢复为默认定位，单击 重置视图。如果因鼠标交互而看不到部分或全部模型，此选项通常很有用。
如果不想以交互的方式更改视图，则可以从各种预设选项中进行选择。
  1. 要应用预设选项，在可视化工具栏中选择 保存-恢复-选择视图，然后继续使用视图或标准视图。
    例如，要切换到 Z 轴向上的等轴测视图，选择视图 > +X +Y +Z > 上 +Z。
  2. 要循环浏览最近的视图，在可视化工具栏中，使用 （上一个视图）和 （下一个视图）按钮。
