可视化工作流

场景是中心对象，用于可视化 Simcenter STAR-CCM+ 中的结果。通常，场景由一个或多个显示器组成，可向其分配部件或区域以进行渲染。每个显示器用于根据选择渲染求解数据、几何表面或网格表面。

准备场景以便进行可视化：
  1. 使用以下某种方法创建场景：
    • 在模拟树中，右键单击场景节点，然后选择新建场景 > [场景快捷方式]。
    • 在可视化工具栏中，单击（创建/打开场景），然后从列表中选择一个场景快捷方式。
    在任一情况下，列表中的项都是特定用途的场景的快捷方式。例如，几何选项可创建一个场景，其中的几何显示器已配置为包含在最新可用描述中使用的所有几何部件。如果尚未生成网格，则显示器将包含几何部件，并指向部件的初始网格化表面。
  2. 要轻松编辑场景控制和属性，可单击对象树顶部的场景/绘图。
    可以通过单击模拟切换回对象树。
  3. 如果场景没有显示器，或者想要添加额外显示器，则右键单击 [场景] 节点，然后选择新显示器 > [显示器类型]。
    场景可以包含任意所需数量的显示器。

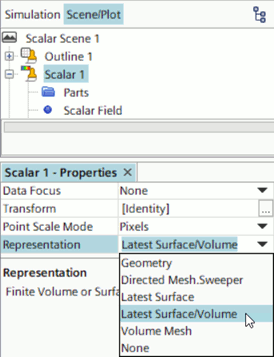

  4. 设置从中获取可见数据、表面或网格的正确表示：


    • 选择 [显示器] 节点，然后使用下拉列表设置表示。
    • 在图形窗口中，右键单击背景，然后选择应用表示至显示器 > [表示]。
通常，要配置显示器，执行以下步骤：
  1. 展开显示器节点，选择部件节点，然后继续设置此显示器在上面渲染数据、表面或网格的部件：
    • 要根据查询定义动态选择，则单击查询编辑器按钮。
    • 要使用对象选择对话框定义静态选择，则单击自定义编辑器按钮。

    对于流线显示器，只能选择流线衍生部件。如果无可用选项，则切换到模拟面板，并在衍生部件中创建流线显示器。

    查看拉格朗日多相流模拟的结果时，可以将拉格朗日相作为部件添加到显示器内。场景中的颗粒尺寸由显示器的点缩放模式属性，及其关联的点尺寸缩放场或点尺寸节点（取决于选择的模式）来控制。

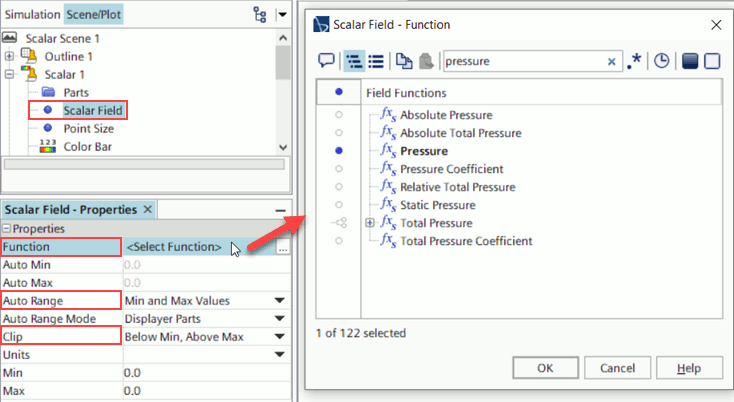

  2. 对于标量、矢量或流线显示器，选择要在选定部件上查看其数据的场函数：
    1. 在 [显示器] 节点树中，选择标量场或矢量场节点。
    2. 设置函数。


    3. 如果要手动对显示的数据值设置限制，则相应地更改自动范围。使用最小值和最大值设置相应限值。自动范围模式
    4. 要隐藏超出手动定义限值的数据，将剪切设为其他选项中的一个（因为关闭为默认选项）。
    对于标量或矢量显示器，如果不想在对象树中选择场函数，则可以在场景中单击颜色条，然后在颜色属性对话框中设置场函数。
  3. 对于标量、矢量或流线显示器，设置色图和相关属性：

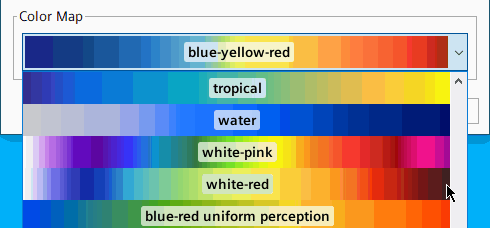

    1. 在 [数据显示器] 节点中，选择颜色条节点，然后选择色图。如果单击编辑器按钮，则可以复制所选色图并编辑该副本。


      Simcenter STAR-CCM+ 为色图提供全面支持，包括内置高对比度和视觉化呈现的色图。有关创建或编辑色图的信息，请参见应用和管理色图。
      如果不想在节点上设置色图，则可以：
      1. 单击场景中的颜色条。
      2. 在着色属性对话框的底部附近，从下拉列表中选择另一个色图。

    2. 使用其他属性，设置颜色条上的层数（等级数），以及其宽度、方向和位置。
  4. 要控制显示器渲染场景的方式，选择 [显示器] 节点并修改相关属性：
    1. 对于所有显示器类型，可以设置显示器渲染其部件的不透明度（透明度）。
    2. 对于标量显示器，可以在不同的轮廓样式选项（如已填充、平滑填充、平滑融合等）中选择。自动是默认选项。
    3. 轮廓显示器可用于控制要显示的以下实体：网格线、轮廓、特征线和表面。激活或停用相关复选框。
可以在模拟运行时定期将场景图像导出至磁盘。导出选项包括电影文件格式 (.mp4) 文件，这意味着场景的连续图像将写入同一文件。在远程群集上运行瞬态模拟时，此选项特别有用。
  1. 要将场景图像导出至文件，按照将场景图像保存到文件的步骤操作。
