在标量场景中显示网格单元值

要仅查看交界面一侧上的区域网格单元值，必须创建阈值衍生零部件并在标量显示器中使用此零部件。

当案例包含多个区域时（例如，在共轭热传递 (CHT) 分析中），标量场景将显示属于区域之间交界面的边界的平均值。 STAR-CCM+ 将根据交界面两侧的求解数据来计算平均值。

建议执行的步骤包括：

• 创建阈值衍生零部件。 此时将显示“创建阈值”原位对话框。
• 对于输入零部件属性，选择要查看网格单元值的零部件。
• 对于标量属性，选择要在网格单元上查看的场函数。
• 确保将抽取模式设为全部在最大值与最小值之间。
• 单击查询按钮，可填充最小值和最大值。

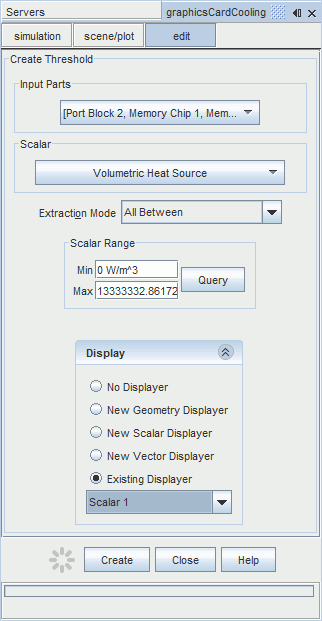

完成的对话框如下所示。

• 创建阈值。
• 在活动场景中，选择标量显示器的阈值零部件。
• 在标量场景中，应用要查看的场函数。

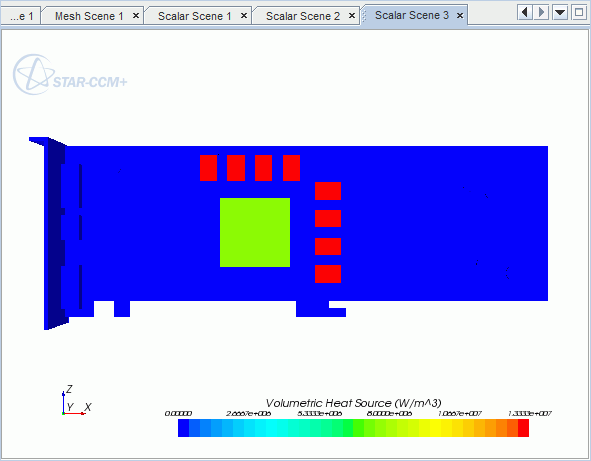

以下是一个显示网格单元值的示例场景。

在这种情况下，显卡上的八个存储芯片具有相同的体积热源，而 GPU 芯片具有不同的值。 剩余的零部件没有体积热源。
