可视化 6 自由度体和相关物理量

对于包含 6 自由度体的模拟，Simcenter STAR-CCM+ 提供了一个专用显示器，可用于在场景中可视化 DFBI 假象。这些假象包括 6 自由度体、力和力矩矢量、体耦合和质心。

在创建 DFBI 显示器之前，模拟中必须至少有一个 6 自由度体。
要可视化 6 自由度体及其相关假象：

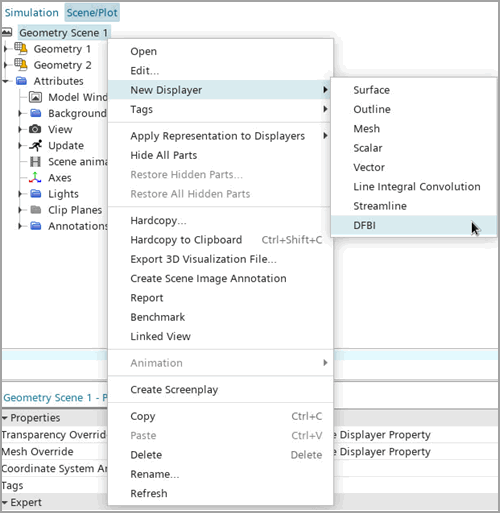

  1. 在选定场景的[场景]节点中，右键单击显示器节点，然后选择新建显示器 > DFBI。


为 DFBI 显示器选择部件时，对象选择对话框包含 6 自由度体、作用于体的外力和力矩，以及从 6 自由度体到环境或其他体的耦合。
  1. 要为显示器选择 DFBI 对象：

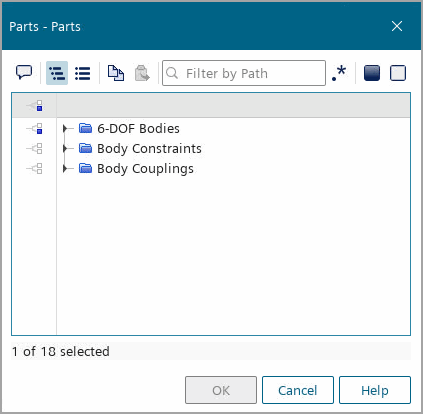

    1. 右键单击 [DFBI 显示器] > 部件节点，然后选择编辑。
    2. 在部件对话框中，展开 6 自由度体节点、体耦合节点和体约束节点（如果存在）。


    3. 选择一个或多个假象，然后单击确定。
  2. 要控制为选定假象显示的内容，选择 [DFBI 显示器]节点，然后修改其属性。
    • 激活或停用任何体、力、力矩、耦合或约束属性时，将显示或隐藏场景中的相应构件。
    • 激活体选项后，场景中将显示质心。
    • 如果将颜色模式设为区分力与力矩，则不同的颜色将应用于表示这些构件的矢量图形。
表示 DFBI 物理量的每种视觉假象均称为图形。可以在场景中控制每种类型图形（矢量、耦合与约束，以及质心）的尺寸。
  1. 要调整可视化 DFBI 构件的尺寸：
    1. 选择 [DFBI 显示器]节点，然后设置图形尺度。
      根据对图形尺度的选择，在 [DFBI 显示器]节点下的相关节点中设置尺寸调整参数（绝对值、相对值或直接尺寸）。请参见显示器属性参考： 图形尺度。
    2. 选择相应子节点，然后设置以下属性：
      • 矢量图形长度
      • 耦合/约束图形直径
      • 质心图形直径
