链接场景视图

为更好地了解结果，可以链接多个场景，使它们在用户与其中某个场景交互时一同移动。 这样并行查看有助于同时比较和对比信息，而无需努力记住多个视图。

可在以下情况中使用此功能：

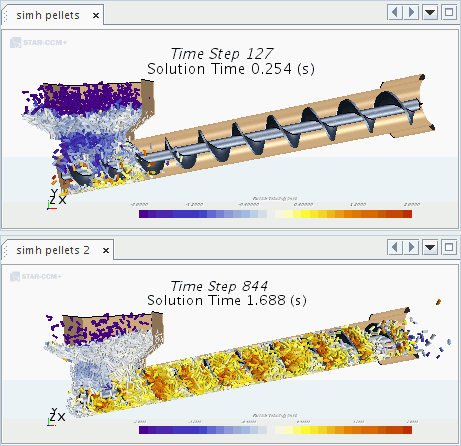

  • 使用相同数据集（使用模拟历史和求解视图）的不同求解时间：

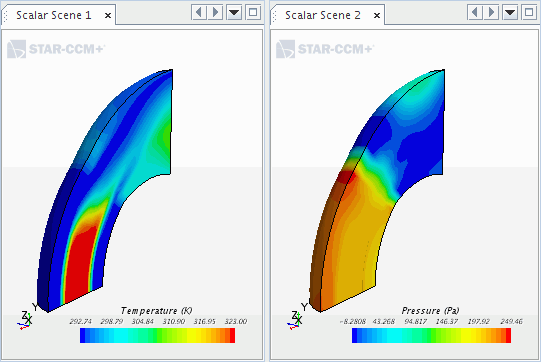

  • 使用相同数据集的不同标量：

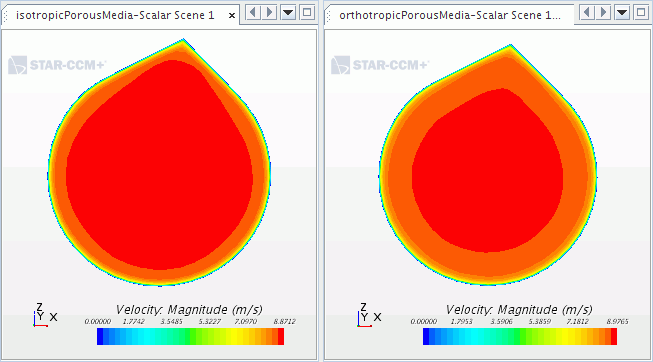

  • 具有相同标量的不同数据集（这些图像根据两个单独的模拟文件创建）：

比较同一个标量时，需要在每个链接场景的标量显示器中指定相同范围。 这样，表示标量值的颜色将一致。

使用场景链接

要在模拟中设置场景之间的链接：

  1. 对于要链接的每个场景，右键单击场景节点（或打开的场景显示内部），然后在右键菜单中激活链接视图选项。
    场景节点图标的右下角将显示一个链接图标。

  2. 要比较求解历史的不同状态，按如下所示准备一组重复的对象：
    1. 创建显示求解视图的场景的副本。
    2. 右键单击求解历史节点，然后选择创建记录的求解视图，创建另一求解视图。
    3. 在新场景中选择供显示器使用的新求解视图的表示以及任何注释。
    4. 根据需要设置每个求解视图的时间步属性。
  3. 要比较模拟之间的视图，打开这两个模拟，然后按以下步骤操作。
    注如果有多个模拟激活了场景链接，但不想同时更改各视图，则需要在单独的 Simcenter STAR-CCM+ 客户端会话中打开每个模拟。
  4. 要停止同步查看，停用链接视图选项。
