应用和管理色图

色图提供了一系列颜色值，当 Simcenter STAR-CCM+ 在图形场景中渲染对象表面数据时会向其映射模拟数据。在场景中渲染数据时色图对数据的理解程度具有显著影响。

Simcenter STAR-CCM+ 提供大量内置色图，以供用户自行创建。尽管在场景中使用[显示器]节点的色图属性应用色图，但色图本身在工具 > 色图节点中储存。有关所有内置色图的预览，请参见“场景颜色参考”中的预定义色图一节。

内置色图按以下一个或多个类别进行划分：
  • 感知：此类别的色图颜色排列井然有序，可供近色盲或全色盲者访问。
  • 定性：使用这些色图创建令人印象深刻的可视化效果。其中一些映射主要基于饱和色，旨在提供强烈的视觉美感。
  • 发散：使用这些色图高亮显示整个标量范围内的差异。一些映射适用于高亮显示较小的差异，而另一些映射专用于高亮显示范围内的较大差异。
  • 专用：这些色图仅在特定用途下可识别，且只针对特定用途而设计。例如，陆地高度（或陆地海拔高度）映射基于地理地表高度等值线。

自定义色图储存在 Simcenter STAR-CCM+ 用户设置文件夹下的 config\Settings.props 文件中，与任何模拟无关。

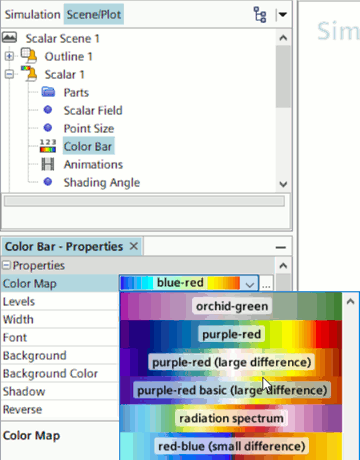

  1. 要在场景中应用色图，对于标量、矢量或流线显示器，选择颜色条节点，然后将色图设为列出的条目之一。


  2. 要创建新的色图，首先，执行以下任一操作：
    • 在颜色条 - 色图对话框中，单击编辑副本，可通过单击色图属性的属性编辑器访问该对话框。
    • 右键单击工具 > 色图节点，然后选择新建。
  3. 使用色图编辑器可沿贴图添加、删除或修改不透明度和颜色控制点。
    • 沿贴图顶边的点用于设置不透明度值。
    • 沿贴图底边的点用于设置颜色。
在模拟中设置自定义色图后，即可将其导出至文件以共享该色图。通过此方法，可以将色图设为可在默认用于储存该色图的 Simcenter STAR-CCM+ 设置文件夹外部进行访问。
  1. 要导出色图：
    1. 在工具 > 色图节点中，选择要导出的一个或多个[色图]节点（因为可以将多个贴图导出至同一文件）。
    2. 右键单击选定节点之一，然后选择导出。
    3. 在保存对话框中，导航至目标目录，提供文件名，然后单击保存。
  2. 要从文件导入色图：
    1. 右键单击工具 > 色图节点，然后选择导入。
    2. 在打开对话框中，导航至所需的 .colormap 文件，然后单击打开。
