将注释添加到场景

Simcenter STAR-CCM+ 中提供了各种选项来处理注释。

要创建注释：
  1. 展开工具节点，然后右键单击注释节点。
  2. 从新建子菜单中选择注释。
    注释节点下将显示新注释。

    注释创建后，可以随时重命名，也可以修改以指定所需的文本，或者添加到任何场景或绘图。

    注对于绘图图像和场景图像注释，可创建该注释并利用一项操作将其应用于场景或绘图。将绘图或场景的节点拖放到可视化显示中，或者拖放到目标场景或绘图的节点上。
要向场景或绘图添加注释：
  1. 使用以下任意方法：

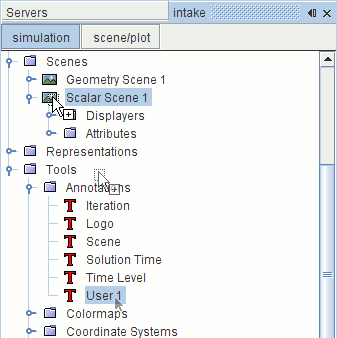

    • 使用拖放方法将注释拖到场景或绘图节点上。

    • 使用拖放方法将注释拖到显示中。

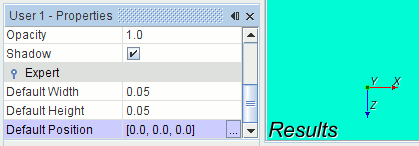

      无论将注释拖到场景或绘图中的哪个位置，它均会显示在默认位置专家属性中指定的坐标处。

    • 使用对象选择对话框。

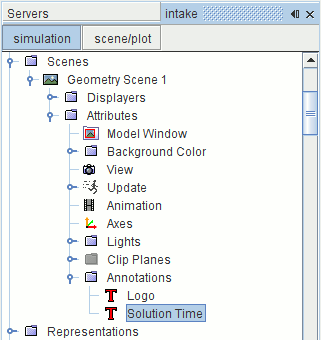

    在场景或绘图中添加注释之后，该注释在对象树中由应用注释表示，表示场景或绘图中已添加注释的对象。（通常，当应用的注释位于场景或绘图中之后，只能通过修改其自己的属性进行更改。）

    将此对象添加到场景或绘图之后，编辑原始注释的属性不会影响应用的注释。必须从场景和/或绘图中移除应用的注释，然后将修改后的注释放置在此处。或者，可以直接编辑应用的注释。（但是，简单文本注释的文本内容例外，它只能通过原始注释进行编辑。）

要通过注释操作图形：
  1. 通过在路径属性中输入图形文件的路径，将图形导入注释。或者，单击该属性的 （自定义编辑器），打开一个单独的对话框。
  2. 可以在默认位置属性中输入坐标。或者，可以单击并拖动图像，前提是已激活交互专家属性。

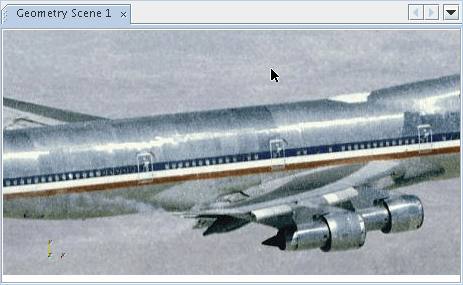

  3. 要缩小图像，导航至场景或绘图的应用注释的属性。在高度属性中输入十进制小数，将尺寸调整为场景或绘图的百分比。例如，将高度设为 0.45 时，会导致图像按比例缩小到其原始尺寸的 45%。
    注尽管此属性可用于将图像放大到超出其原始尺寸，但不建议执行此步骤，因为这可能会导致图像表面粗糙。
  4. 要控制图像是显示在模型后面还是前面，使用位置属性中的下拉列表。

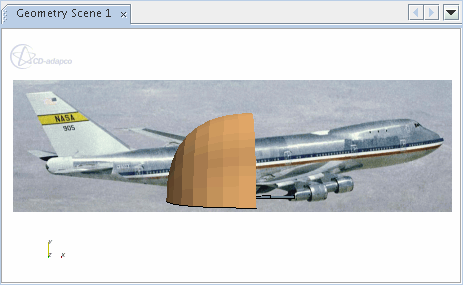

    结果将出现在场景或绘图显示中（如果已打开）。在此示意图中，已选择背景，使图片用作几何模型的背景。

要操作显示中的标志：
  1. 要导入自己的标志，在路径属性中输入图形文件的路径。或者，单击该属性的 （自定义编辑器），打开一个单独的对话框。
  2. 要恢复 Simcenter STAR-CCM+ 标志，在路径属性中清除图形的路径。
  3. 要改变注释的位置，可以在位置属性中输入坐标。
    或者，可以单击并拖动标志，前提是已激活互动专家属性的复选框。
  4. 要调整注释的透明度，更改不透明度属性的值。

    该设置范围为 0.0（完全不可见）到 1.0（完全不透明）。

    要在每个场景或绘图中设置注释的默认透明度：

    1. 选择工具 > 选项。
    2. 在选项对话框中，选择 STAR-CCM+ > 可视化节点。
    3. 更改标志不透明度属性的值。
    4. 单击关闭。
  5. 要控制标志是显示在模拟对象后面（Background(背景)）还是前面（Foreground(前景)），使用 Display Location(显示位置) 属性中的下拉列表。
  6. 要更改标志尺寸，在高度属性中输入十进制小数，表示可视化显示高度的百分比（1.0 表示全高）。
  7. 如果要确保鼠标移动不会意外移动标志，清除交互专家属性的复选框。
要创建报告注释：
  1. 右键单击相关报告节点并选择根据报告创建注释。
    此操作会将同名的注释节点添加到工具 > 注释节点。
要自定义注释：
  1. 要使求解状态数据（迭代、求解时间或时间步）来自记录的求解视图，更新表示属性。
  2. 要更改特定注释的位置，使用以下某种方法：
    • 在场景或绘图显示中单击并拖动该注释，前提是该注释具有互动专家属性且该属性已激活。
    • 在应用注释的属性中输入坐标。
      • 直接在位置属性中输入位置矢量。
      • 对于 3D 图像注释，此类输入项位于两个属性中：位置和法向。
      • 或者，单击该属性的 （自定义编辑器），打开一个单独的文本输入对话框。

      对于大多数应用注释，可以使用选择的可视化显示特定坐标系输入位置：

      • 标准化视区：视区中的 x,y (0, 1) 标准化值；使用该坐标系将注释附着到可视化显示中的固定位置。
      • 全局：x,y,z 全局坐标值；使用该坐标系将注释附着到模型空间中的点。这会导致文本在更改视图后随附着点移动。

      可以从适当应用注释的坐标系属性的下拉列表中选择这些选项。

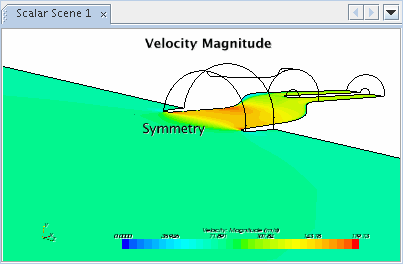

    在以下示例中，已结合使用应用注释与标准化视区坐标系将标题添加到 Scalar Scene 1(标量场景 1) 显示。还使用全局坐标系添加了标签。

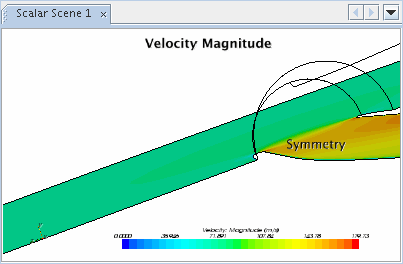

    操作场景时，标题的位置保持不变。但移动时，标签始终位于对称平面的同一零部件旁边。

  3. 要更改注释的字体：
    1. 从特征树中选择注释。
    2. 在属性窗口中，单击字体属性右侧的省略号按钮。

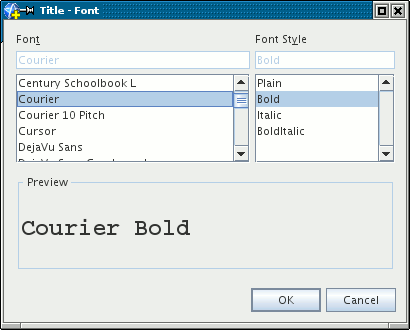

      此操作将打开字体对话框，可在其中选择字体和字体样式。

      单击确定会将字体应用于当前选定的注释。

  4. 要更改字体颜色：

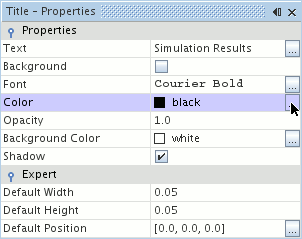

    1. 单击 Font Color(字体颜色) 属性右侧的省略号按钮。

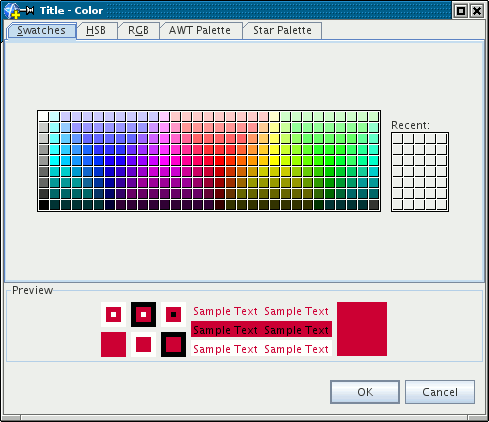

      此操作将打开颜色对话框，可在其中选择颜色。

  5. 要更改注释的背景色：
    1. 选择注释。
    2. 在属性窗口内，激活背景属性。
    3. 然后，单击背景色属性右侧的省略号按钮。

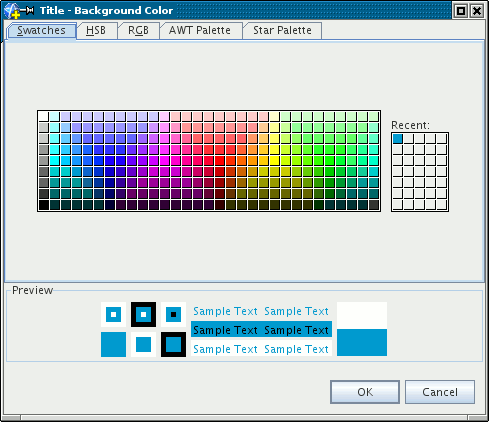

      此操作将打开背景色对话框，可在其中选择颜色。请参见定义颜色。

其他可用选项：
  1. 复制注释的属性：
    将属性从一个注释复制到另一个注释时，将应用其所有属性，使目标注释与源注释匹配。这仅适用于相同类型的用户自定义注释。例如，可以将一个 2D 图像注释的属性复制到另一个 2D 图像注释，但不能复制到 3D 图像注释。

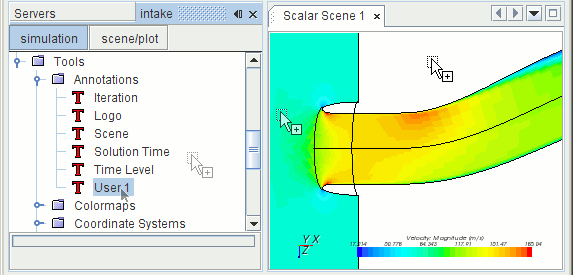

    注释拖放方法是将注释节点拖到目标场景或绘图的显示中。

  2. 要从特定场景或绘图中移除注释而不将其消除，可以使用以下任一方法：
    • 访问场景或绘图节点的注释属性。
    • 聚焦于要从中移除注释的场景或绘图，然后右键单击注释并选择移除。右键单击场景或绘图显示中的注释或对象树中的其节点时，将显示包含此项的弹出菜单。
