定义显示网格

显示网格零部件在区域中的有限平面上按规定间距对数据进行采样。

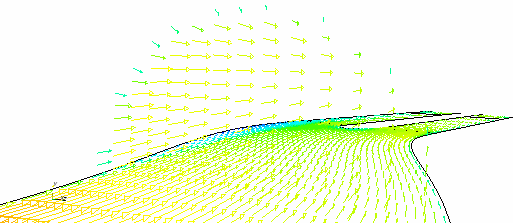

此零部件类似于平面截面，不同之处在于，显示网格的输出点在规则网格上进行采样，而平面截面中的点则基于基础网格的拓扑和离散。 Simcenter STAR-CCM+ 只允许从包含区域和边界的父零部件创建显示网格零部件。 可以通过指定原点和另外两个点定义有限平面，这两个点与原点一起定义该平面的两个轴。 显式平面工具有助于以图形方式定位平面。 显示网格对于在区域中按结构化间隔提取数据非常有用。

要创建显示网格：

  1. 按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。 选择菜单选项新零部件 > 探头 > 显示网格...
  2. 按照定义衍生零部件的常规工作流一节中所述指定输入零部件、显示选项和坐标系。
    如果显示网格跨两个零部件，仅选择一个零部件作为输入零部件将忽略第二个零部件中的所有数据点。
  3. 通过设置以下属性，完成显示网格定义：
    • 在原位对话框中，通过设置中心和法向属性或者通过使用平面工具，在场景显示中定位平面。 请参见使用显式平面工具。

      可以激活对齐至零部件选项，沿零部件定位平面（此操作实质上是对齐至零部件的边界框）。

      Simcenter STAR-CCM+ 将根据平面位置自动计算原点、点 1 和点 2 的坐标。

    • 或者，在属性窗口中指定原点的 x、y 和 z 坐标。 然后，指定点 1 和点 2 的法向或坐标。
    这些坐标相对于指定坐标系。 如果使用圆柱或球坐标系，则位置矢量的单位将相应地更新。
    注 使用圆柱或球坐标系不会创建圆柱或球体显示网格。


  4. 在属性窗口或原位对话框中指定 X 分辨率和 Y 分辨率。
    例如，以下网格的 X 分辨率为 5，Y 分辨率为 10。

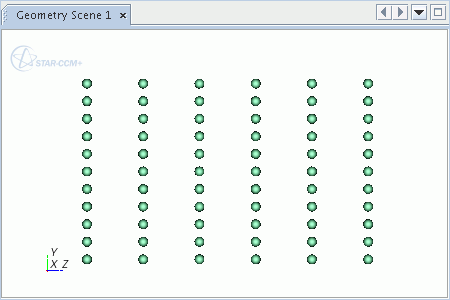

    有关可用属性的详细信息去，请参见显示网格属性。
