定义线探头

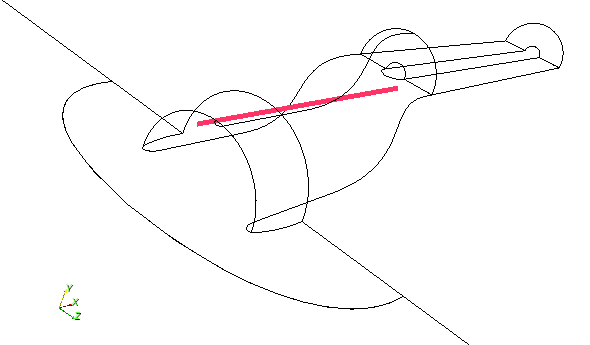

线探头零部件沿区域中的一条线从均等间隔点进行数据采样。

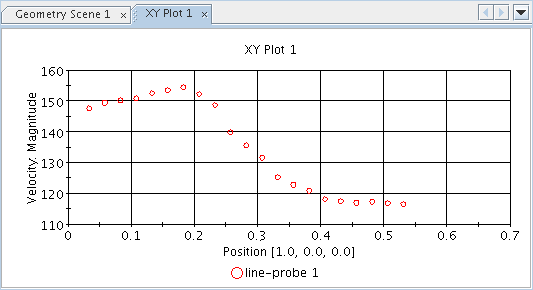

线探头对于沿区域中的一条线提取数据非常有用，且可用于显示标量或矢量。 通过线探头提取数据时，最常见的用法是选择这些数据进行 XY 绘图。
要创建线探头：
- 按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。 选择菜单选项
-
按照定义衍生零部件的常规工作流一节中所述指定输入零部件、显示选项和坐标系。
从原位对话框中，可以使用线工具，这有助于直观地定位线。 通过对齐至零部件选项，可以选择定位线时所沿的零部件（此操作实质上是对齐至零部件的边界框）。 请参见使用线工具。
- 在属性窗口或原位对话框中，设置点 1 和点 2，以便相对于指定坐标系指定线两端的点的 x、y 和 z 坐标。
-
在属性窗口或原位对话框中，设置分辨率，即：沿线的均等间隔段数。
总点数比此数大 1；如果探头的零部件位于模型几何外部，生成的点数可能会更少。有关可用属性的详细信息，请参见线探头属性。
