创建衍生瞬态表面数据集

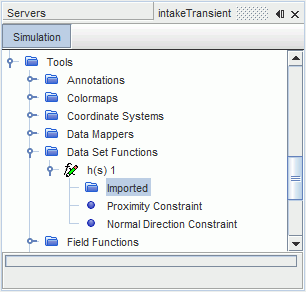

衍生瞬态表面数据集由已导入管理器的子节点表示。

此管理器具有弹出菜单。

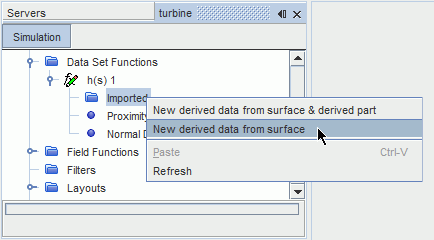

要创建衍生瞬态表面数据集，右键单击已导入节点，然后选择基于表面的新衍生数据或基于表面与衍生零部件的新衍生数据。

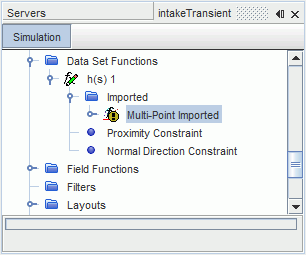

Multi-Point Imported(多点导入) 节点由此节点的子节点表示。

已导入属性

无。

已导入弹出菜单


基于表面的新衍生数据	创建一个可导入数据集的“Multi-Point Imported（多点导入）”子节点。

多点导入属性


目标表面	指定映射场函数的表面。
场函数 1	定义要映射的场函数。仅可选择通过 .trn 或 .simh 文件添加的场函数。
数据表面 1	定义从中映射数据的表面列表。仅可选择 .trn 或 .simh 文件中的表面。
表示	选择表示以指示文件来自 .trn 或 .simh 文件。
更新可用	指定导入点的更新是否处于活动状态。修改零部件时，对于所有受影响的衍生瞬态表面数据集，系统将自动停用此属性。
	激活	更新处于活动状态。
	停用	更新处于不活动状态。

显示滑块控制属性


滑块值	确定当前显示时间。滑块可能会因当前信号的最大时间和最小时间而异。
