计算线性时间傅立叶变换

通过输入数据集计算线性时间傅立叶变换之前，在变换的已导入子节点下创建衍生数据集：

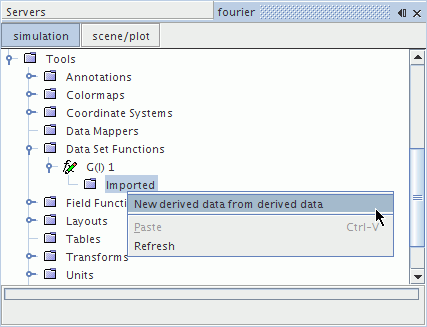

右键单击工具 > 数据集函数 > G(l) 1 > 已导入，然后选择基于衍生数据的新衍生数据。

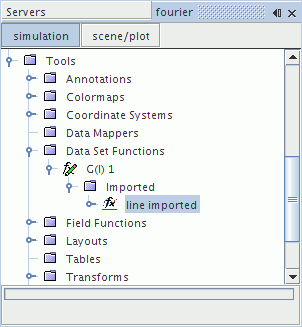

line imported(导入线) 节点将出现在模拟树中。
右键单击 line imported(导入线) 节点，选择导出场...，然后完成对话框以指定 .mat 文件的名称和位置。

表 1. 导入线属性
输入时间历史	可从下拉菜单中选择用作输入的线性时间历史 h(ln)。
X 轴单位	X 轴的单位。
Y 轴单位	Y 轴的单位。等于场函数 1 单位的平方除以功率谱密度绘图的频率单位。
更新可用	导入线的更新是否处于活动状态。
	激活	更新处于活动状态。
	停用	更新处于不活动状态。

如果激活更新可用属性，则在最后一次属性分配之后计算线性时间傅立叶变换。或者，可以通过右键单击 line imported(导入线) 节点并选择更新输出来计算变换，而不考虑更新可用属性的状态。

表 2. 导入线专家属性
X 表面轴线单位	指定 X 轴使用的单位。
Y 表面轴线单位	指定 Y 轴使用的单位。
Z 表面轴线单位	指定 Z 轴使用的单位。
